Analiza termowizji wsparta AI pozwala wykrywać anomalie termiczne wcześniej i w sposób skalowalny, redukując nieplanowane przestoje. Zamiast czekać na coroczny przegląd rozdzielnicy czy łożyska, algorytm porównuje bieżący termogram z historycznymi wzorcami i sygnalizuje odchylenie, gdy jeszcze nikt na hali go nie widzi. To zmienia diagnostykę termowizyjną z czynności wykonywanej raz na kwartał w proces ciągły.
Konkretne efekty widać najszybciej w trzech miejscach:
- wcześniejsze wykrycie przegrzewających się połączeń i łożysk, zanim dojdzie do awarii,
- mniejsza liczba nieplanowanych przestojów dzięki wczesnemu ostrzeganiu,
- lepsze planowanie prac konserwacyjnych na podstawie trendu temperatury, nie jednorazowego odczytu.
Porada profesjonalisty: sama analiza obrazu nic nie daje, jeśli nie połączysz jej z historią zleceń w CMMS — inaczej system zaleje techników alarmami bez kontekstu. Integracja z CMMS lub ERP jest warunkiem, nie dodatkiem: bez korelacji z danymi operacyjnymi liczba fałszywych alarmów rośnie do poziomu, przy którym nikt już im nie wierzy.
Kluczowe wnioski
Analiza termowizji AI redukuje nieplanowane przestoje wtedy, gdy dane z kamery są poprawnie skalibrowane i połączone z historią zleceń w CMMS.
| Punkt | Szczegóły |
|---|---|
| Jakość danych wejściowych | Kalibracja kamery, prawidłowa emisyjność i kontrola odbić decydują o dokładności modelu bardziej niż architektura algorytmu. |
| Integracja z CMMS/ERP | Korelacja anomalii termicznej z historią zleceń ogranicza fałszywe alarmy i umożliwia realne predykcyjne utrzymanie ruchu. |
| Pilot przed pełnym wdrożeniem | Zacznij od pięciu do dziesięciu punktów wysokiego ryzyka i mierz trafność alarmów, nie tylko ich liczbę. |
| Rola człowieka nie zanika | Technik staje się walidatorem alarmów o niskiej pewności, co wymaga nowych procedur szkoleniowych. |
| Synaptix-platform jako architektura wdrożenia | GridSense monitoruje aktywa w czasie rzeczywistym, a AutomateFlow kieruje alarmy do CMMS lub ERP, co wspiera redukcję nieplanowanych przestojów. |
Spis treści
- Jak działa analiza termowizji AI: pipeline i algorytmy
- Główne zastosowania w przemyśle: od rozdzielnic do instalacji PV
- Wybór kamery termowizyjnej: parametry, które faktycznie mają znaczenie
- Integracja z CMMS i ERP: jak wygląda to w praktyce
- Koszty wdrożenia i jak zmierzyć ROI pilota
- Interpretacja termogramów: skąd się biorą artefakty
- Kalibracja kamer: dlaczego wpływa na wiarygodność analizy AI
- Trening modeli AI do analizy termowizji: dane i algorytmy
- Przykłady zastosowań AI w termowizji według branży
- Wyzwania i ograniczenia analizy termowizji AI
- Standardy i normy w termowizji wspomaganej AI
- Jak zacząć wdrożenie: propozycja pilota z Synaptix-platform
- Źródła
Jak działa analiza termowizji AI: pipeline i algorytmy
Proces zaczyna się od akwizycji radiometrycznej, czyli zapisu pełnych danych temperaturowych z każdego piksela, a nie tylko obrazu w palecie kolorów. Dalej dane przechodzą przez kilka etapów:
- Preprocessing — korekta zakłóceń, normalizacja skali temperatur, usunięcie szumu detektora.
- Segmentacja ROI — wyodrębnienie obszarów zainteresowania, np. konkretnego złącza w rozdzielnicy czy panelu PV.
- Detekcja anomalii — porównanie z wzorcem referencyjnym lub z historią tego samego punktu pomiarowego.
- Klasyfikacja — przypisanie typu usterki (przegrzanie kontaktowe, degradacja izolacji, niesymetria obciążenia).
- Trendowanie — ekstrapolacja krzywej temperatury w czasie, żeby oszacować, kiedy wartość osiągnie poziom krytyczny.
W praktyce do klasyfikacji obrazów termicznych stosuje się konwolucyjne sieci neuronowe (CNN), czasem wspierane modelami detekcji obiektów, które lokalizują anomalię na dużym kadrze zanim klasyfikator ją oceni. Inteligentna diagnostyka termiczna opisuje trening takich algorytmów na dziesiątkach tysięcy termogramów, z automatycznym przypisywaniem przyczyny i generowaniem raportu z rekomendacją.
Wybór między przetwarzaniem na urządzeniu (edge) a w chmurze zależy od tego, czego potrzebujesz bardziej: niskiego opóźnienia czy skali. Edge computing sprawdza się, gdy alarm musi trafić do operatora w ciągu sekund, cloud lepiej radzi sobie z analizą historyczną i trenowaniem modeli na dużych zbiorach danych.
Główne zastosowania w przemyśle: od rozdzielnic do instalacji PV
Trzy obszary dają najszybszy zwrot z wdrożenia analizy termowizji AI w przemyśle:
- Elektroinstalacje — hotspoty w rozdzielnicach i szafach sterowniczych, zwykle efekt poluzowanego połączenia lub przeciążenia jednej fazy.
- Maszyny rotacyjne — przegrzewające się łożyska i sprzęgła, często pierwszy sygnał zużycia mechanicznego, wykrywalny na tygodnie przed hałasem czy wibracją.
- Instalacje fotowoltaiczne — degradacja ogniw i połączeń modułów, widoczna jako punktowe przegrzanie panelu na tle sąsiednich.
Przejście z inspekcji okresowej na monitoring 24/7 ma sens tam, gdzie koszt awarii jest wysoki albo dostęp do punktu pomiarowego jest utrudniony (wysokie napięcie, trudna lokalizacja). Tam, gdzie awaria kosztuje niewiele, kwartalna inspekcja z kamerą ręczną wciąż wystarcza.
Porada profesjonalisty: zacznij monitoring ciągły od pięciu do dziesięciu punktów o największym ryzyku awarii, nie od całej instalacji — łatwiej wtedy ocenić, czy system faktycznie wyłapuje coś, co inspektor przegapiłby.
Największą wartość AI dodaje tam, gdzie różnica temperatur jest subtelna, poniżej dwóch, trzech stopni, i trudna do wychwycenia okiem na kolorowym obrazie. Analiza trendu w czasie pozwala zauważyć taki wzorzec zanim stanie się widoczną anomalią.
Wybór kamery termowizyjnej: parametry, które faktycznie mają znaczenie
Rozdzielczość detektora i czułość temperaturowa (NETD) decydują o tym, czy algorytm ma z czego wykrywać anomalię. Kamera o niskiej rozdzielczości uśrednia temperaturę na większym obszarze, co maskuje małe, ale realne przegrzania punktowe.
- Rozdzielczość detektora — im więcej pikseli na obszar zainteresowania, tym precyzyjniejsza segmentacja ROI i mniejsza szansa, że mały hotspot zniknie w uśrednieniu.
- NETD (czułość temperaturowa) — wartość poniżej 50 mK pozwala wykryć różnice, których gorsza kamera po prostu nie zarejestruje.
- Pomiar radiometryczny — kamera musi zapisywać pełne dane temperaturowe, nie tylko obraz wizualny w palecie kolorów, inaczej AI nie ma na czym pracować.
- Ustawienie emisyjności — błędna wartość emisyjności dla danego materiału potrafi przesunąć odczyt temperatury o kilka, a czasem kilkanaście stopni.
Termowizja w utrzymaniu ruchu podkreśla, że kontrola współczynnika emisyjności i poprawna procedura pomiarowa są krytyczne dla jakości diagnostyki, niezależnie od tego, jak dobry jest algorytm po stronie oprogramowania.
Przy zakupie i instalacji warto przeprowadzić test akceptacyjny: pomiar znanego punktu referencyjnego (np. rezystora obciążonego prądem o znanej wartości) i porównanie odczytu kamery z pomiarem kontaktowym. Jeśli różnica przekracza deklarowaną tolerancję producenta, kamera nie nadaje się do precyzyjnej diagnostyki predykcyjnej, choć może wystarczyć do zgrubnej inspekcji wizualnej.
Integracja z CMMS i ERP: jak wygląda to w praktyce
Sama detekcja anomalii nie wystarcza. System, który nie wie, że dany silnik miał w zeszłym miesiącu wymienione łożysko, będzie generować alarmy o wzorcu, który dla technika jest już znany i nieistotny. Korelacja danych termicznych z historią zleceń serwisowych i telemetrią maszyny znacząco redukuje liczbę fałszywych alarmów, bo algorytm ocenia anomalię w kontekście, nie w izolacji.
Typowy przepływ danych wygląda tak:
- kamera lub czujnik stacjonarny wysyła dane radiometryczne przez protokół MQTT lub OPC-UA do brokera,
- moduł AI klasyfikuje anomalię i ocenia jej istotność względem historii punktu,
- wynik trafia jako zdarzenie do CMMS lub ERP, zmapowane na konkretny obiekt (maszyna, złącze, panel),
- technik dostaje zlecenie z kontekstem: zdjęcie, trend temperatury, powiązane wcześniejsze naprawy.
Integracja termowizji z systemami operacyjnymi jest krytyczna, bo bez korelacji algorytmy generują fałszywe alarmy — połączenie danych z historią zleceń i telemetrią podnosi trafność diagnozy.
Platforma Synaptix ilustruje taką architekturę na poziomie modułowym: GridSense monitoruje stan aktywów w czasie rzeczywistym i przyjmuje strumienie danych z czujników przemysłowych, a AutomateFlow automatyzuje przepływ dokumentów i zleceń, kierując je do systemów takich jak SAP czy Maximo bez ręcznego przepisywania danych przez technika.
Koszty wdrożenia i jak zmierzyć ROI pilota
Koszt wdrożenia analizy termowizji AI składa się z kilku pozycji: sprzęt (kamery stacjonarne lub ręczne z modułem radiometrycznym), integracja z istniejącym CMMS czy ERP, trening modeli na danych specyficznych dla twojej instalacji, licencja SaaS oraz wsparcie techniczne.
Rozsądny pilot ma jasno określony zakres:
- Wybierz od pięciu do piętnastu punktów pomiarowych o wysokim ryzyku awarii i wysokim koszcie przestoju.
- Ustal czas trwania na 8 do 12 tygodni, żeby zebrać dane obejmujące pełny cykl pracy urządzeń.
- Zdefiniuj metryki sukcesu przed startem, nie po zakończeniu.
Porada profesjonalisty: nie mierz sukcesu pilota liczbą wykrytych anomalii — mierz liczbą anomalii potwierdzonych przez technika jako prawdziwe. To pokazuje realną trafność systemu, nie tylko jego czułość.
Kluczowe metryki to redukcja nieplanowanych przestojów, MTTR (średni czas naprawy), trend temperaturowy w czasie względem linii bazowej oraz zmiana kosztów serwisu reaktywnego wobec planowanego. Automatyczna diagnostyka termiczna pokazuje, że skrócenie czasu analizy z dni do godzin pozwala zwiększyć częstotliwość inspekcji bez proporcjonalnego zwiększania zasobów ludzkich.
Interpretacja termogramów: skąd się biorą artefakty
Termogram to nie fotografia temperatury, to interpretacja promieniowania podczerwonego, na którą wpływa więcej czynników niż sama temperatura obiektu. Dwa najczęstsze źródła błędnej interpretacji to odbicia i niewłaściwie ustawiona emisyjność.

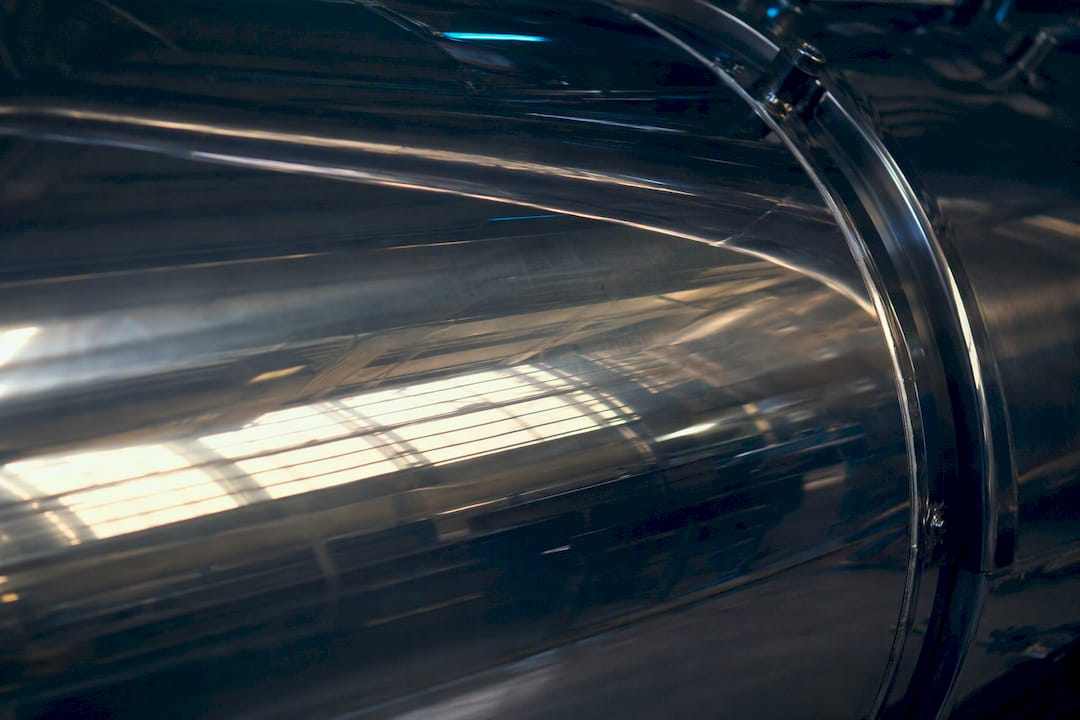

Odbicia powstają, gdy powierzchnia o niskiej emisyjności, na przykład polerowany metal, odbija promieniowanie z otoczenia, w tym ciepło od operatora robiącego zdjęcie czy od słońca za oknem. Algorytm bez kontekstu może to odczytać jako realne przegrzanie obiektu, mimo że to tylko odbite ciepło z innego źródła. Doświadczony technik wie, że trzeba zmienić kąt pomiaru i sprawdzić, czy „gorący punkt” przesuwa się razem z kamerą, co dowodzi, że to odbicie, nie usterka.
Emisyjność, czyli zdolność materiału do emitowania promieniowania podczerwonego, różni się drastycznie między powierzchniami. Malowany metal ma emisyjność bliską 0,9, a polerowana miedź może mieć wartość poniżej 0,1. Ustawienie złego parametru w kamerze potrafi wygenerować odczyt różniący się od rzeczywistej temperatury o kilkanaście stopni, co dla algorytmu klasyfikującego anomalie jest sygnałem katastrofalnie błędnym.
Dobrze wytrenowane systemy AI radzą sobie z tym lepiej niż człowiek patrzący na jeden obraz, bo uczą się na zbiorach danych zawierających oznaczone artefakty i potrafią rozpoznać wzorzec odbicia odróżniający je od realnego wzrostu temperatury. To jedna z rzeczy, które nowoczesne systemy AI w termowizji robią lepiej niż ręczna interpretacja pojedynczego zdjęcia: uczą się na dużej liczbie przypadków, nie na intuicji jednego inspektora.
Kalibracja kamer: dlaczego wpływa na wiarygodność analizy AI

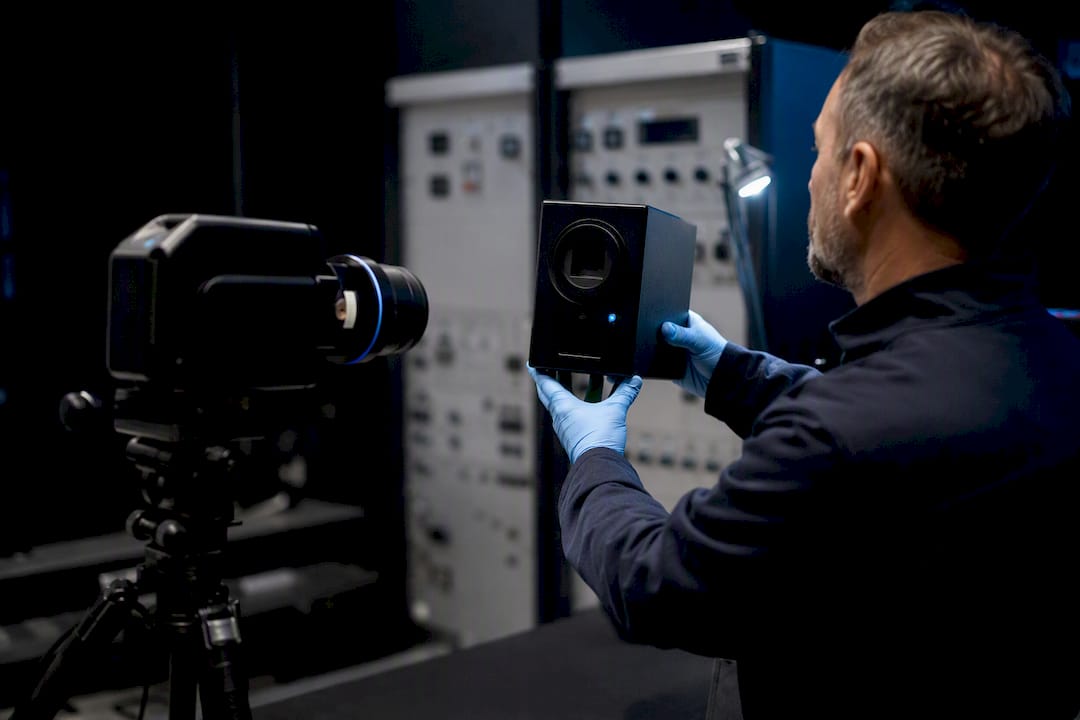

Kamera termowizyjna traci dokładność z czasem, tak jak każdy przyrząd pomiarowy. Detektor starzeje się, elektronika dryfuje, a soczewka może się zabrudzić w sposób niewidoczny na obrazie wizualnym, ale zauważalny w odczycie temperatury. Bez regularnej kalibracji względem certyfikowanego źródła referencyjnego, kamera zacznie generować systematyczny błąd, który AI przyjmie jako fakt.
To ma bezpośrednie konsekwencje dla modeli uczenia maszynowego. Algorytm trenowany na danych z kamery, która z czasem zaczęła zawyżać odczyty o dwa lub trzy stopnie, będzie uczyć się na przesuniętym punkcie odniesienia. Skutek: model albo przegapi realną anomalię, bo próg alarmowy został ustawiony na podstawie skażonych danych, albo zacznie zgłaszać fałszywe alarmy dla normalnie działających urządzeń.
Praktyczne zasady kalibracji, które warto wdrożyć przed rozpoczęciem projektu AI:
- kalibracja fabryczna lub certyfikowana przynajmniej raz w roku, częściej w środowiskach z dużymi wahaniami temperatury otoczenia,
- weryfikacja punktu referencyjnego przed każdą serią pomiarów o krytycznym znaczeniu,
- dokumentowanie każdej kalibracji w systemie, żeby dane treningowe modelu można było powiązać z konkretnym stanem kalibracji kamery,
- wymiana lub przegląd optyki, gdy pojawiają się niewyjaśnione rozbieżności między kamerami tego samego typu na tej samej instalacji.
Firmy, które wdrażają analizę termowizji AI bez procedury kalibracji, często winią algorytm za błędy, które w rzeczywistości powstały już na etapie akwizycji danych. Model jest tylko tak dobry, jak dane, na których się uczy.
Trening modeli AI do analizy termowizji: dane i algorytmy
Skuteczność modelu klasyfikującego anomalie termiczne zależy w większym stopniu od jakości danych treningowych niż od wyboru konkretnej architektury sieci neuronowej. Dane muszą obejmować nie tylko przykłady usterek, ale też szeroki zakres normalnych warunków pracy, w różnych temperaturach otoczenia, obciążeniach i porach roku.
W praktyce stosuje się kilka podejść algorytmicznych, często łączonych w jednym systemie:
- Sieci konwolucyjne (CNN) do klasyfikacji typu anomalii na podstawie wzorca termicznego w obrębie ROI.
- Modele detekcji obiektów do lokalizacji obszaru zainteresowania na dużym, złożonym kadrze, na przykład całej szafie rozdzielczej z dziesiątkami złączy.
- Modele szeregów czasowych do analizy trendu temperatury w danym punkcie w czasie, co pozwala prognozować moment osiągnięcia wartości krytycznej.
- Metody wykrywania anomalii bez nadzoru przydatne tam, gdzie brakuje wystarczającej liczby oznaczonych przykładów awarii, co w przemyśle jest normą, bo awarie po prostu nie zdarzają się często.
Dane treningowe powinny pochodzić z tej samej klasy urządzeń i podobnych warunków instalacyjnych co środowisko docelowe. Model wytrenowany na termogramach z elektrowni w klimacie umiarkowanym może słabo generalizować się na instalację pracującą w hali o wysokiej wilgotności i temperaturze otoczenia przekraczającej 40 stopni. Dlatego wielu dostawców zaczyna wdrożenie od fazy zbierania danych lokalnych, zanim dotrenuje model bazowy pod konkretną instalację, a nie od razu wdraża model uniwersalny.
Przykłady zastosowań AI w termowizji według branży
Zastosowania różnią się znacząco w zależności od sektora, choć mechanizm detekcji anomalii jest podobny.
W energetyce analiza trendów temperatury w transformatorach i liniach przesyłowych pozwala prognozować moment osiągnięcia wartości krytycznej z wyprzedzeniem tygodni, nie dni, co daje czas na zaplanowanie wyłączenia bez przerywania dostaw w sposób awaryjny.
W produkcji przemysłowej monitoring silników, przekładni i łożysk w liniach produkcyjnych wykrywa przegrzanie mechaniczne zanim doprowadzi do zatrzymania całej linii, co bywa kosztowniejsze niż samo uszkodzenie komponentu.
W sektorze energii odnawialnej analiza paneli fotowoltaicznych z drona, wsparta klasyfikacją AI, identyfikuje pojedyncze uszkodzone ogniwa na farmach liczących tysiące modułów, gdzie ręczna inspekcja każdego panelu byłaby nieopłacalna.
W budownictwie i nieruchomościach komercyjnych termowizja wykrywa mostki cieplne i wycieki w izolacji, choć tu horyzont decyzyjny jest inny, bardziej remontowy niż awaryjny.
Poza przemysłem ciekawym przykładem skalowalności tej technologii są działania poszukiwawczo-ratunkowe, gdzie automatyczna analiza zdjęć termowizyjnych umożliwia przetwarzanie w czasie rzeczywistym i wykrywanie sylwetek ludzkich oraz źródeł ciepła w warunkach, gdzie liczy się każda minuta. To pokazuje, że algorytm klasyfikujący wzorce termiczne działa niezależnie od tego, czy szuka przegrzanego łożyska, czy człowieka w lesie.
Wyzwania i ograniczenia analizy termowizji AI
Technologia ma realne granice, które warto znać przed podpisaniem umowy wdrożeniowej.
Pierwsze ograniczenie to dostępność danych treningowych. Awarie w przemyśle są rzadkie z definicji, więc zbudowanie zbioru z wystarczającą liczbą prawdziwych przykładów usterek dla konkretnego typu maszyny bywa trudne. Wiele wdrożeń zaczyna od modeli wykrywających odchylenie od normy, nie od klasyfikacji konkretnej przyczyny, właśnie z tego powodu.
Drugie to transfer między instalacjami. Model dobrze działający na jednej linii produkcyjnej może wymagać ponownego dotrenowania na innej, nawet w tej samej fabryce, jeśli warunki otoczenia lub typ maszyn się różnią.
Trzecie, i często niedoceniane, to koszt utrzymania jakości danych wejściowych. Kamera źle skalibrowana, źle ustawiona emisyjność albo brud na obiektywie potrafią zepsuć skuteczność najlepszego modelu. AI nie naprawia błędów pomiarowych, ono się na nich uczy.
Czwarte ograniczenie dotyczy fałszywych alarmów bez kontekstu operacyjnego. System, który nie wie, że maszyna właśnie przeszła planowany serwis albo pracuje w nietypowym reżimie z powodu zlecenia specjalnego, będzie zgłaszać anomalie, które w rzeczywistości są normalne dla danej sytuacji. Zaawansowane wdrożenia radzą sobie z tym, łącząc termowizję z analizą wibracji i telemetrią elektryczną, bo korelacja sygnałów z różnych źródeł minimalizuje ryzyko błędnej interpretacji pojedynczego kanału danych.
Piąte, bardziej organizacyjne niż techniczne: zespoły utrzymania ruchu potrzebują nowych kompetencji, żeby ocenić, kiedy ufać alarmowi AI, a kiedy zweryfikować go ręcznie.
Standardy i normy w termowizji wspomaganej AI
Interpretacja termogramów, nawet zautomatyzowana, powinna opierać się na uznanych procedurach pomiarowych, nie tylko na wyjściu z modelu. Normy dotyczące termografii w diagnostyce przemysłowej określają wymagania co do warunków pomiaru, kalibracji sprzętu i kwalifikacji osób wykonujących i interpretujących badania, na przykład w ramach systemów certyfikacji termografistów uznawanych w branży utrzymania ruchu.
AI nie zastępuje tych standardów, ono na nich się opiera. Model trenowany na danych zebranych zgodnie z poprawną procedurą pomiarową (właściwa emisyjność, kontrola odbić, stabilne warunki otoczenia) będzie skuteczniejszy niż ten trenowany na danych zbieranych bez dyscypliny metodologicznej. Dlatego firmy wdrażające analizę termowizji AI na dużą skalę zwykle zachowują wymóg certyfikowanego przeglądu ludzkiego dla alarmów o najwyższym priorytecie, traktując model jako pierwszą linię przesiewową, nie jako ostateczny werdykt.
Rosnącym trendem jest też standaryzacja formatów danych radiometrycznych, żeby modele AI trenowane na jednym typie kamery dało się łatwiej przenosić na sprzęt innego producenta bez utraty dokładności. To wciąż obszar, w którym branża nie ma jednego uniwersalnego rozwiązania, ale kierunek integracji termowizji z AI i IoT w architekturze edge, opisywany jako nowy etap technologii obserwacji, zaczyna wymuszać większą kompatybilność między systemami.
Jak zmienia się praca zespołów utrzymania ruchu
Największa zmiana, jaką widzę w firmach wdrażających AI do termowizji, dotyczy nie technologii, a roli technika. Operator przestaje być jedynym, kto interpretuje obraz, a staje się nadzorcą systemu i walidatorem przypadków granicznych, które model zgłasza z niższą pewnością.
To wymaga nowych szkoleń, nie tylko z obsługi oprogramowania, ale z procedur weryfikacji alarmów: kiedy zaufać modelowi, a kiedy sprawdzić fizycznie. Zespoły, które planują pilota z myślą o tej zmianie ról, a nie tylko o zakupie sprzętu, wdrażają technologię skuteczniej niż te, które traktują AI jako czarną skrzynkę.
Jak zacząć wdrożenie: propozycja pilota z Synaptix-platform
Firmy, które próbują połączyć dane z kamer termowizyjnych z historią maszyn ręcznie, w arkuszach kalkulacyjnych, tracą większość korzyści, jakie daje predykcyjne utrzymanie ruchu. Synaptix-platform łączy te dane automatycznie: moduł GridSense monitoruje aktywa w czasie rzeczywistym i przyjmuje strumienie z czujników termowizyjnych przez protokoły takie jak MQTT i OPC-UA, a AutomateFlow przenosi wykryte anomalie prosto do zlecenia serwisowego w systemie CMMS lub ERP, bez ręcznego przepisywania danych przez technika.
Efekt takiej integracji to redukcja nieplanowanych przestojów w istotnym zakresie, bo alarm trafia do właściwej osoby z pełnym kontekstem, zanim usterka eskaluje do awarii. To nie jest obietnica bez punktu odniesienia: to konkretny cel, wokół którego zbudowana jest architektura platformy, od predykcyjnego prognozowania pozostałego czasu życia komponentu (RUL) do dashboardu KPI pokazującego trend zamiast pojedynczego odczytu.
Jeśli rozważasz wdrożenie analizy termowizji AI w swojej firmie, najprostszym pierwszym krokiem jest pilot na kilku punktach o wysokim ryzyku, z jasno określonymi metrykami sukcesu. Sprawdź możliwości platformy Synaptix i zapytaj o zakres takiego pilota dopasowany do twojej instalacji.
