Analiza wibracji maszyn wykrywa uszkodzenia łożysk, niewyważenie i niewspółosiowość na kilka tygodni przed ich pojawieniem się jako awaria. Jeśli masz podejrzenie usterki już teraz, zrób to natychmiast:
- Zmierz poziom RMS prędkości drgań i porównaj z granicami normy ISO 10816.
- Wykonaj pomiar w częstotliwości 1×RPM i skonfrontuj wynik z zapisanym wcześniej poziomem odniesienia (baseline).
- Oznacz maszynę do pilnej inspekcji, skróć interwał kolejnych pomiarów i zachowaj surowe dane do dalszej analizy.
Porada profesjonalisty: *Zanim wyciągniesz wnioski z jednego odczytu, sprawdź trend z ostatnich trzech pomiarów.
Kluczowe wnioski
Analiza wibracji maszyn skutecznie wykrywa uszkodzenia łożysk i niewyważenie na wczesnym etapie tylko wtedy, gdy pomiar, baseline i interpretacja widma są prowadzone systematycznie.
| Punkt | Szczegóły |
|---|---|
| Zacznij od normy ISO 10816 | Porównaj poziom RMS drgań z progami klasowymi, żeby szybko ocenić ryzyko bez własnej bazy danych. |
| Buduj baseline przed alarmami | Regularne pomiary na maszynach krytycznych pozwalają wychwycić trend, a nie tylko pojedynczy skok. |
| Rozpoznawaj sygnatury widmowe | 1×RPM to niewyważenie, 2×RPM to niewspółosiowość, BPFO/BPFI to uszkodzenie łożyska. |
| Stosuj obwiednię dla łożysk | Demodulacja wykrywa wczesne defekty, które FFT jeszcze nie pokazuje. |
| Automatyzuj analizę przy skali | Platforma Synaptix integruje dane czujników z CMMS i modelami RUL, skracając czas reakcji serwisowej. |
Spis treści
- Czym jest analiza wibracji maszyn i co realnie daje utrzymaniu ruchu
- Kiedy wykonywać pomiary wibracji i jak często
- Jakie czujniki wybrać i jak je poprawnie zamontować
- Metody analizy sygnału: FFT, przebieg czasowy, obwiednia i ODS
- Najczęstsze przyczyny drgań i ich sygnatury widmowe
- Jak zbudować program monitoringu wibracji od pomiaru do CMMS
- Jak platforma AI wspiera predykcyjną analizę wibracji
- Synaptix jako droga do przewidywania awarii, nie tylko ich wykrywania
- Źródła
Czym jest analiza wibracji maszyn i co realnie daje utrzymaniu ruchu
Analiza wibracji maszyn to rejestracja i interpretacja sygnałów drganiowych generowanych przez wirujące i posuwiste elementy maszyny, bez potrzeby jej demontażu. Diagnostyka drganiowa pozwala określić nie tylko to, że coś jest nie tak, ale też co konkretnie i w jakim stopniu.
Korzyści są mierzalne i dobrze udokumentowane:
- Wcześniejsze wykrycie zużycia łożysk, uszkodzeń przekładni i niewyważenia, zanim dojdzie do przestoju.
- Optymalizacja harmonogramów przeglądów, bo remonty planujesz według stanu maszyny, a nie sztywnego kalendarza.
- Wydłużenie żywotności komponentów dzięki wcześniejszej korekcie przyczyny, a nie tylko wymianie skutków.
Norma ISO 10816 dzieli maszyny na klasy i podaje progi prędkości drgań RMS, co daje szybki punkt odniesienia bez konieczności budowania własnej bazy porównawczej od zera.
Kiedy wykonywać pomiary wibracji i jak często
Częstotliwość pomiarów zależy od krytyczności maszyny, nie od wygody harmonogramu. Turbina zasilająca cały wydział wymaga innego rytmu niż pompa pomocnicza z zapasowym agregatem.
- Pomiary rutynowe: tygodniowo lub miesięcznie dla urządzeń krytycznych, kwartalnie dla mniej istotnych.
- Wyzwalacze ad-hoc: zmiana obciążenia, remont, wzrost temperatury łożyska, alarm procesowy albo słyszalna zmiana dźwięku pracy.
- Strategia mieszana: pomiary przenośne budują bazę danych dla całej floty, a czujniki stałe pilnują maszyn, których awaria kosztuje najwięcej.
Baza porównawcza (baseline) i trendowanie wartości w czasie dają dużo więcej informacji niż jednorazowy odczyt zgodny z normą, bo pokazują tempo degradacji, nie tylko aktualny stan.

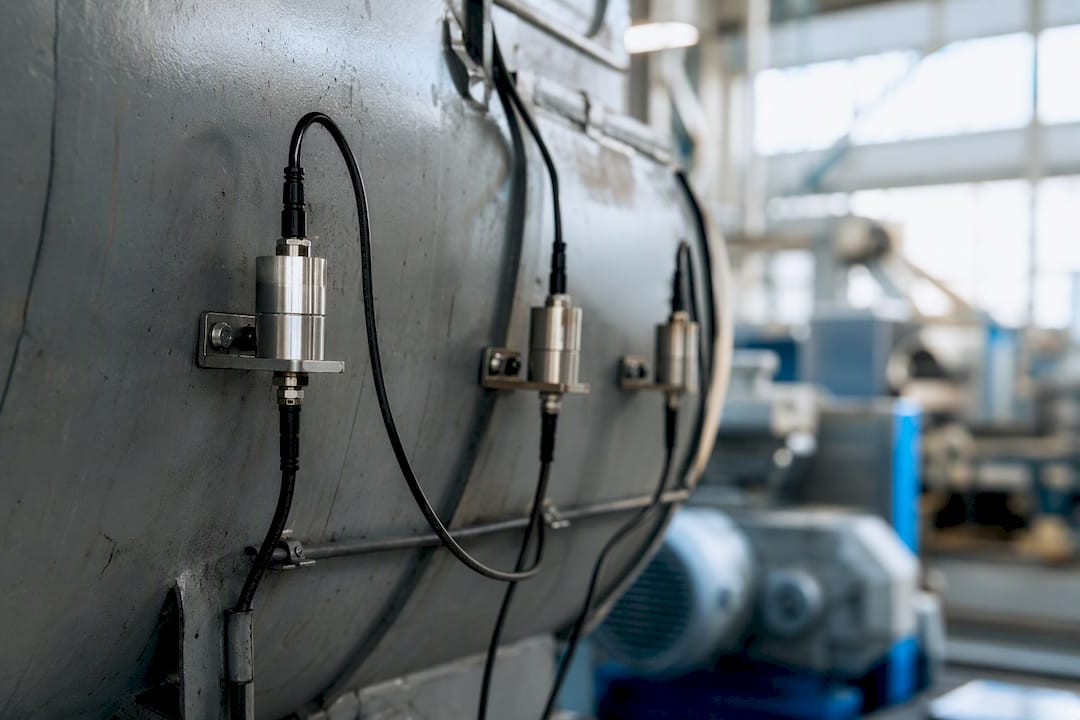

Jakie czujniki wybrać i jak je poprawnie zamontować
Dobór parametru pomiarowego zależy od zakresu częstotliwości, który chcesz obserwować. Przemieszczenie dobrze opisuje drgania niskoczęstotliwościowe wałów w łożyskach ślizgowych. Prędkość (mm/s RMS) to standard dla ogólnej oceny stanu maszyn wirujących w średnim zakresie częstotliwości. Przyspieszenie (g lub m/s²) ujawnia wysokoczęstotliwościowe zdarzenia, typowe dla wczesnych defektów łożysk kulkowych.
Trzy typy czujników dominują w praktyce:
- Akcelerometry piezoelektryczne — najszersze pasmo, standard dla łożysk i przekładni.
- Geofony (czujniki prędkości) — solidne przy niższych częstotliwościach, mniej podatne na zakłócenia montażowe.
- Czujniki przemieszczenia (bezkontaktowe) — dedykowane łożyskom ślizgowym i wałom w maszynach dużej mocy.
Punkt pomiaru to zawsze obudowa łożyska, a nie przypadkowe miejsce na kadłubie. Mierz w kierunku radialnym (poziomo i wertykalnie) oraz osiowym, bo każdy z nich ujawnia inny typ usterki. Solidne, metaliczne mocowanie czujnika ma większe znaczenie niż sam model urządzenia. Magnes na brudnej, zdegradowanej powierzchni potrafi wygenerować rezonans montażowy, który zafałszuje cały odczyt.
Porada profesjonalisty: Przed każdą serią pomiarów sprawdź kalibrację czujnika na wzorcu wibracyjnym. Rozjeżdżający się offset to najczęstsza, a najrzadziej diagnozowana przyczyna błędnych trendów.
Metody analizy sygnału: FFT, przebieg czasowy, obwiednia i ODS
Transformacja Fouriera (FFT) rozkłada zmierzony sygnał na widmo częstotliwości i pozostaje podstawową techniką diagnostyczną. Piki na 1×RPM, 2×RPM i wyższych harmonicznych, a także częstotliwości niesynchroniczne z obrotami wału, tworzą swoisty odcisk palca usterki.
Analiza przebiegu czasowego uzupełnia FFT tam, gdzie widmo nie wystarcza. Impulsowe udary mechaniczne, charakterystyczne dla uszkodzonych elementów łożyska, widać wprost jako regularne skoki amplitudy w czasie.
Analiza obwiedni (envelope, demodulacja) wykrywa wczesne stadia defektów łożysk, których impulsy giną w standardowym widmie FFT pod dominującymi składowymi niskoczęstotliwościowymi. To jedna z niewielu metod, która wychwytuje uszkodzenie łożyska na etapie mikropitting, zanim zamieni się w słyszalny hałas.
ODS (Operating Deflection Shape) lokalizuje źródło drgań w strukturze maszyny, mapując amplitudę i fazę w wielu punktach jednocześnie. Przydaje się, gdy pojedynczy punkt pomiarowy nie tłumaczy, skąd naprawdę bierze się problem.
Najczęstsze przyczyny drgań i ich sygnatury widmowe
Każda usterka ma swój charakterystyczny wzór w widmie, a rozpoznanie go to sedno diagnostyki drganiowej. Niewyważenie daje dominujący pik na 1×RPM z dużą składową radialną i stabilną fazą. Niewspółosiowość generuje silne 2×RPM, często z większym udziałem składowej osiowej.
Rozróżnienie tych dwóch przypadków bywa trudne, bo widma mogą wyglądać podobnie. Analiza fazowa często jest jedynym sposobem, by odróżnić niewyważenie od niewspółosiowości, gdy amplitudy nie dają jasnej odpowiedzi.
Uszkodzenia łożysk objawiają się przez charakterystyczne częstotliwości BPFO, BPFI, BSF i FTF, zwykle otoczone pasmami bocznymi. Luzy mechaniczne produkują bogate spektrum z licznymi harmonicznymi i nieregularnymi skokami amplitudy. Rezonans i kawitacja dają sygnały szerokopasmowe, które zmieniają się wraz z obciążeniem i prędkością obrotową.
| Usterka | Sygnatura widmowa |
|---|---|
| Niewyważenie | Dominujący pik 1×RPM, silna składowa radialna |
| Niewspółosiowość | Silne 2×RPM, wzrost składowej osiowej |
| Uszkodzenie łożyska | Częstotliwości BPFO/BPFI/BSF/FTF z pasmami bocznymi |
| Luzy mechaniczne | Wiele harmonicznych, nieregularne skoki amplitudy |
| Rezonans/kawitacja | Sygnał szerokopasmowy, zależny od obciążenia i prędkości |
Jak zbudować program monitoringu wibracji od pomiaru do CMMS
Wdrożenie zaczyna się od pilota, nie od zakupu czujników na całą flotę. Wybierz kilka maszyn krytycznych, zbierz kilka cykli pomiarowych i zbuduj pierwszy baseline.
- Etap 1: pilot na wybranych maszynach, budowa procedury pomiarowej i pierwszych baseline’ów.
- Etap 2: rozszerzenie na wszystkie urządzenia krytyczne, ustalenie progów alarmowych zgodnych z ISO 10816.
- Etap 3: pełna flota, hybrydowo — czujniki stałe na maszynach o najwyższym ryzyku, pomiary przenośne dla resztowego wyposażenia.
Dokumentacja trendów i progów alarmowych zgodnych z polityką zakładową jest tym, co odróżnia rzetelny program od zbioru przypadkowych pomiarów w Excelu. Eksport danych do CMMS i automatyczne generowanie zleceń prewencyjnych zamykają pętlę: pomiar prowadzi bezpośrednio do działania technika, a nie tylko do raportu, który nikt nie przeczyta.
Jak platforma AI wspiera predykcyjną analizę wibracji
Ręczna analiza widma dla dziesiątek maszyn tygodniowo szybko przestaje się skalować. Tu wchodzi automatyzacja: platforma taka jak Synaptix scala dane z czujników wibracji, przeprowadza automatyczną analizę widmową i modeluje trend w czasie, żeby oszacować pozostały czas życia komponentu (RUL).
Synaptix zachęca do wykorzystania mechanizmów przewidywania awarii opartych na danych z czujników i modelach predykcyjnych, co ma na celu ograniczenie nieplanowanych przestojów.
Praktyczna wartość takiego podejścia leży w trzech miejscach:
- Automatyczne wykrywanie odchyleń od baseline, bez konieczności ręcznego przeglądania każdego widma.
- Skrócenie czasu reakcji serwisowej, bo alarm trafia do technika zanim usterka eskaluje.
- Integracja z CMMS i ERP oraz dostarczanie zleceń do aplikacji terenowej dla techników, z raportami KPI dla menedżerów utrzymania ruchu.
Wdrożenie modelu Przemysłu 4.0 w diagnostyce drganiowej oznacza właśnie to: uczenie maszynowe przejmuje rutynowe przesiewanie danych, a inżynier skupia się na przypadkach, które faktycznie wymagają decyzji.

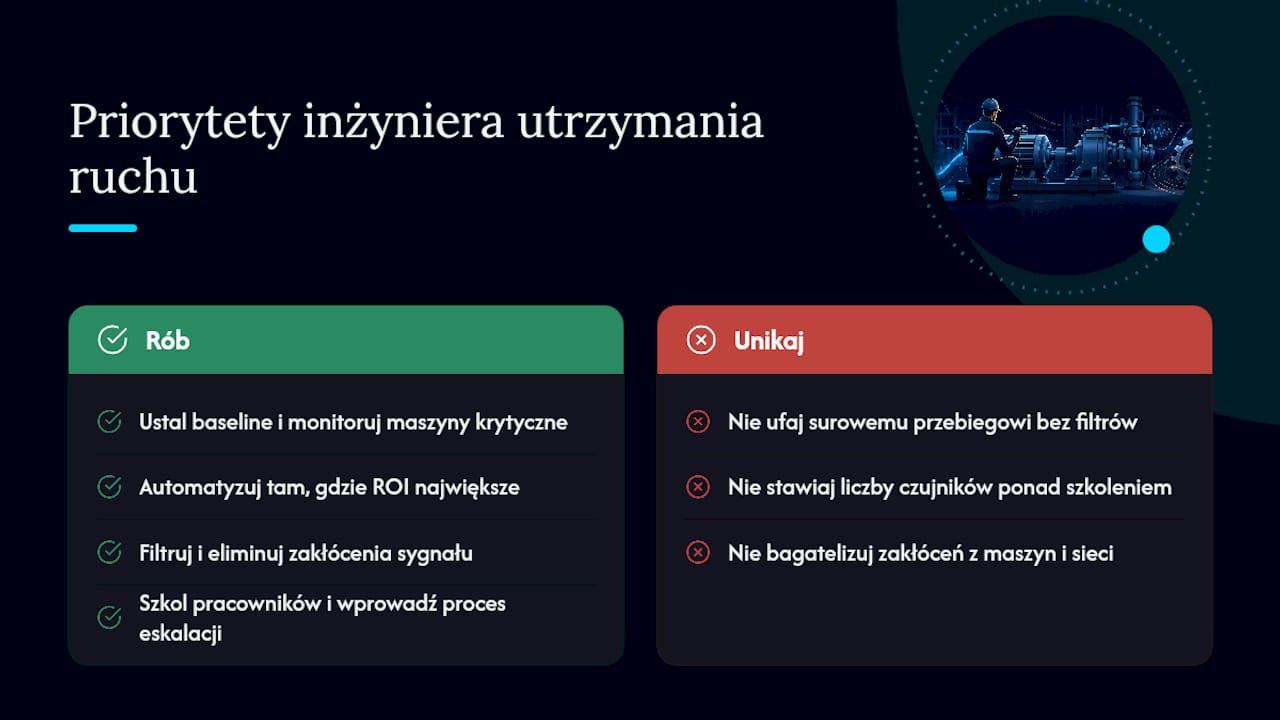

Perspektywa autora: priorytety praktyczne dla inżyniera utrzymania ruchu
Najpierw baseline i maszyny krytyczne, potem automatyzacja tam, gdzie zwrot z inwestycji jest największy. Nie ufaj surowemu przebiegowi czasowemu bez filtrów. Zakłócenia z sąsiednich maszyn albo z sieci elektrycznej potrafią zamaskować sygnał, który naprawdę szukasz. Szkolenie w interpretacji widma i jasny proces eskalacji alarmów są ważniejsze niż liczba zakupionych czujników.
Synaptix jako droga do przewidywania awarii, nie tylko ich wykrywania
Analiza wibracji mówi ci, co się dzieje teraz. Predykcja mówi, co się stanie za trzy tygodnie, i to jest różnica, która realnie zmienia harmonogram przeglądów.
Synaptix łączy dane z czujników wibracji, modele predykcyjne RUL i przepływ zleceń serwisowych w jednym miejscu, zamiast trzymać je w trzech różnych systemach. Moduł GridSense monitoruje stan aktywów w czasie rzeczywistym, a wynik trafia automatycznie do CMMS lub ERP jako gotowe zlecenie, nie jako plik do ręcznego przepisania. Jeśli Twój zespół dziś eksportuje dane z analizatora do Excela, a potem ręcznie wpisuje zlecenia do systemu utrzymania ruchu, to właśnie ten krok Synaptix eliminuje. Sprawdź, jak wygląda pilotaż na platformie Synaptix i porozmawiaj o integracji z Twoim obecnym systemem CMMS.
