Automatyzacja odczytu liczników: przewodnik dla firm

Automatyzacja odczytu liczników polega na wdrożeniu systemu AMR lub AMI, który łączy liczniki, bramki komunikacyjne i platformę danych, umożliwiając zdalny, cykliczny odczyt oraz analizę zużycia w czasie zbliżonym do rzeczywistego. Jeśli zależy Ci na wykrywaniu anomalii, integracji z CMMS lub ERP i eliminacji ręcznych obchodów, odpowiedź jest jednoznaczna: wdrażaj.

Trzy główne powody, dla których warto to zrobić:

• Dane w czasie zbliżonym do rzeczywistego. Ciągły strumień odczytów pozwala wykrywać wycieki, skoki zużycia i awarie liczników zanim staną się kosztownym problemem. Według URE właściwe wykorzystanie danych z liczników inteligentnych może przynieść gospodarstwom domowym oszczędności energii rzędu maksymalnie około 10% [URE].
• Efektywność operacyjna. Brak ręcznych odczytów to niższe koszty pracy, szybsze rozliczenia i mniej błędów w fakturach.
• Integracja z systemami operacyjnymi. Dane z liczników trafiają bezpośrednio do CMMS, ERP lub BMS, uruchamiając automatyczne zlecenia serwisowe i raporty.

Warto też uwzględnić kontekst prawny: art. 11t Prawa energetycznego nakłada na operatorów systemów dystrybucyjnych (OSD) obowiązek instalacji liczników zdalnego odczytu do 31 grudnia 2028 roku, co bezpośrednio wpływa na harmonogram i skalę planowanych wdrożeń.

Kluczowe wnioski

Automatyzacja odczytu liczników przynosi realną wartość tylko wtedy, gdy dane z liczników są zintegrowane z systemami operacyjnymi i służą do wykrywania anomalii, a nie tylko do zastąpienia inkasentów.

Spis treści

• Czym jest automatyzacja odczytu liczników: AMR kontra AMI
• Jakie rodzaje systemów zdalnego odczytu pasują do Twojej sytuacji?
• Które technologie komunikacji sprawdzają się w Polsce?
• Jak wygląda architektura systemu i co sprawdzić przed zakupem?
• Jakie korzyści biznesowe przynosi zdalny odczyt liczników?
• Jakie przepisy regulują zdalny odczyt liczników w Polsce?
• Ile kosztuje wdrożenie i jak wygląda typowy harmonogram?
• Co sprawdzić u dostawcy pod kątem bezpieczeństwa danych?
• Jak wybrać właściwe rozwiązanie: kryteria i pytania do dostawcy
• Jak Synaptix-platform wspiera automatyzację odczytu liczników?
• Kiedy zacząć od pilotażu, a kiedy od razu wdrożyć na pełną skalę?
• Źródła

Czym jest automatyzacja odczytu liczników: AMR kontra AMI

Zdalny odczyt to technologia telemetrii zbierająca dane z liczników energii, wody i ciepła. Rozróżnienie między AMR a AMI jest tu kluczowe, bo wyznacza zakres możliwości całego systemu.

AMR (Automatic Meter Reading) to jednostronna komunikacja: licznik wysyła dane do systemu zbierającego, bez możliwości odpowiedzi w drugą stronę. Wystarczy do automatyzacji odczytów i podstawowego rozliczania.

AMI (Advanced Metering Infrastructure) idzie dalej. Dwukierunkowa komunikacja pozwala nie tylko zbierać dane, ale też zdalnie konfigurować licznik, wysyłać taryfy, a w ograniczonym zakresie zarządzać zasilaniem. AMI obsługuje zaawansowane funkcje: wykrywanie manipulacji, alarmowanie o awariach, raportowanie zdarzeń i integrację z systemami rozliczeniowymi w czasie zbliżonym do rzeczywistego.

Przepływ danych w typowym systemie wygląda następująco: licznik z interfejsem M-Bus lub Wireless M-Bus przesyła odczyty do bramki (gateway), która konwertuje protokół i przekazuje dane do koncentratora lub chmury, skąd trafiają do systemu rozliczeniowego, CMMS albo ERP. Każdy z tych węzłów to punkt, w którym można dodać logikę alarmowania lub integracji.

Jakie rodzaje systemów zdalnego odczytu pasują do Twojej sytuacji?

Wybór klasy systemu zależy od liczby punktów pomiarowych, topografii obiektu i wymaganej częstotliwości odczytów.

• Walk-by i drive-by. Inkasent lub pojazd z czytnikiem zbiera dane przechodząc lub przejeżdżając w pobliżu liczników. Niski koszt wdrożenia, ale odczyty są nieciągłe i wymagają zasobów ludzkich. Sprawdza się przy małej liczbie punktów lub jako etap przejściowy.
• Stacjonarne kolektory (Fixed Network AMR). Stałe urządzenia odbiorcze zbierają dane automatycznie w ustalonych interwałach. Dobre dla budynków wielorodzinnych i osiedli, gdzie gęstość liczników jest wysoka.
• Systemy przenośne. Czytniki ręczne z pamięcią, synchronizowane z systemem centralnym. Przydatne przy trudnym dostępie do liczników lub jako uzupełnienie sieci stacjonarnej.
• AMI / Smart Metering. Pełna sieć dwukierunkowa z ciągłym monitoringiem. Docelowe rozwiązanie dla zakładów przemysłowych, sieci wodociągowych i dużych spółdzielni mieszkaniowych, gdzie liczy się analityka i szybka reakcja na anomalie.

Kryterium decydujące to nie tylko liczba liczników, ale też to, czy potrzebujesz danych co dobę, co godzinę, czy co 15 minut. Im wyższa częstotliwość, tym bardziej opłaca się inwestycja w stacjonarną sieć AMI.

Które technologie komunikacji sprawdzają się w Polsce?

Wybór protokołu to jedna z najważniejszych decyzji projektowych. Poniżej zestawienie technologii najczęściej stosowanych w polskich instalacjach.

LoRaWAN wyróżnia się niskim poborem energii i długim zasięgiem, co czyni go naturalnym wyborem dla rozproszonych sieci czujników i wodomierzy na terenach wiejskich. Wireless M-Bus na 868 MHz dominuje w budynkach wielorodzinnych, bo nie wymaga abonamentu operatora i dobrze penetruje stropy. NB-IoT zyskuje na znaczeniu tam, gdzie infrastruktura LoRaWAN jest niedostępna, a zasięg sieci komórkowej jest pewny.

Porada profesjonalisty: W zakładach przemysłowych z istniejącą infrastrukturą RS-485 warto rozważyć Modbus RTU jako warstwę zbierającą dane z liczników, zanim trafi do bramki z obsługą MQTT lub M-Bus. Pozwala to wykorzystać istniejące okablowanie i skrócić czas uruchomienia.

Jak wygląda architektura systemu i co sprawdzić przed zakupem?

Typowa instalacja składa się z czterech warstw: liczniki z interfejsem komunikacyjnym, bramki (gateway), platforma danych i systemy docelowe.

Checklist dla inżyniera lub instalatora przed wyborem sprzętu:

• Licznik: czy ma interfejs M-Bus, Wireless M-Bus lub RS-485? Czy obsługuje protokół wymagany przez bramkę?
• Bramka/gateway: ile liczników obsługuje na jednym porcie M-Bus? Czy ma wbudowany konwerter poziomów M-Bus? Jakie protokoły wyjściowe obsługuje (Modbus TCP, BACnet/IP, MQTT)?
• Koncentrator/chmura: czy platforma obsługuje wymaganą częstotliwość odczytów? Czy dane są szyfrowane w tranzycie i w spoczynku?
• Integracja: czy system ma gotowe konektory do CMMS (np. SAP PM, Maximo) lub ERP? Czy obsługuje REST API lub MQTT broker?
• Zasilanie i zabezpieczenia: czy bramka ma zasilanie awaryjne? Czy komunikacja jest uwierzytelniana?

Porada profesjonalisty: Bramka z wbudowanym konwerterem M-Bus, taka jak Intesis 700series Metering Gateway obsługująca do 50 liczników M-Bus i integracja z Modbus TCP lub BACnet/IP, eliminuje potrzebę osobnego urządzenia konwertującego. Mniej elementów w torze transmisji to mniej potencjalnych punktów awarii i krótszy czas uruchomienia.

W profesjonalnych instalacjach przemysłowych bramki M-Bus działają jako master magistrali, a kluczową cechą jest auto-discovery liczników. Funkcja ta automatycznie wykrywa nowe urządzenia po podłączeniu do magistrali, co znacząco skraca prace uruchomieniowe przy dużej liczbie punktów pomiarowych.

Jakie korzyści biznesowe przynosi zdalny odczyt liczników?

Główna wartość automatyzacji to nie oszczędność na pensjach inkasentów, choć ta też jest realna. Chodzi o ciągły strumień danych, który zmienia sposób zarządzania infrastrukturą: z reaktywnego na predykcyjny.

Konkretne scenariusze użycia:

Wykrywanie wycieków wody. Porównanie odczytów nocnych z profilem dziennym pozwala zidentyfikować nieszczelności zanim staną się widoczne. Systemy AMI mogą generować alarm już przy odchyleniu kilku litrów na godzinę w czasie, gdy zużycie powinno być zerowe.

Profilowanie zużycia w zakładzie przemysłowym. Odczyty co 15 minut ujawniają wzorce zużycia energii powiązane z konkretnymi maszynami lub zmianami produkcyjnymi. To dane, których nie da się uzyskać z miesięcznej faktury.

Automatyczne rozliczenia w spółdzielniach. Dane z liczników trafiają bezpośrednio do systemu rozliczeniowego, eliminując błędy przepisywania i przyspieszając wystawianie faktur.

Integracja z magazynem energii. Dane z liczników w czasie zbliżonym do rzeczywistym pozwalają sterować ładowaniem i rozładowaniem magazynu w oparciu o aktualne zużycie i taryfy. Przy planowaniu takiej integracji warto przejrzeć dostępne zestawy magazynów energii z inwerterami hybrydowymi, by dobrać pojemność do rzeczywistego profilu zużycia.

Według URE właściwe wykorzystanie danych z liczników inteligentnych może przynieść gospodarstwom domowym oszczędności energii rzędu maksymalnie około 10%. W środowiskach przemysłowych, gdzie profile zużycia są bardziej złożone, potencjał jest proporcjonalnie wyższy.

Systemy AMI generują też zaawansowane alarmy techniczne: przepływ wsteczny, manipulacje przy liczniku, awarie zasilania. Te dane są cenniejsze dla zarządzania majątkiem niż sam odczyt zużycia, bo wspierają utrzymanie predykcyjne i pozwalają reagować zanim dojdzie do awarii.

Jakie przepisy regulują zdalny odczyt liczników w Polsce?

Ramy prawne w Polsce wyznacza przede wszystkim ustawa Prawo energetyczne. Kluczowe punkty dla planujących wdrożenie:

• Art. 11t Prawa energetycznego nakłada na OSD obowiązek instalacji liczników zdalnego odczytu. Termin osiągnięcia wymaganego pokrycia sieci to 31 grudnia 2028 roku, z dalszymi etapami w kolejnych latach.
• Kto ponosi koszty wymiany licznika? W typowym scenariuszu koszty wymiany licznika na urządzenie zdalnego odczytu ponosi OSD. Klient nie płaci za sam licznik, ale może ponosić koszty dostosowania instalacji wewnętrznej, jeśli jest to wymagane.
• Zdalne odcięcie zasilania jest ściśle regulowane. Jak podkreśla PGE Dystrybucja, ta funkcja nie jest dowolnie dostępna dla celów komercyjnych. Jej użycie wymaga spełnienia określonych warunków prawnych i proceduralnych.
• Harmonogramy OSD. TAURON Dystrybucja planuje osiągnięcie 80–100% pokrycia licznikami zdalnego odczytu w swoim obszarze do 2030–2031 roku. Harmonogramy poszczególnych OSD różnią się, co ma bezpośredni wpływ na planowanie wdrożeń po stronie klientów.
• RODO i dane pomiarowe. Dane o zużyciu energii mogą być danymi osobowymi w rozumieniu RODO, jeśli pozwalają zidentyfikować wzorce zachowań konkretnej osoby. Dostawca systemu powinien udostępnić umowę powierzenia przetwarzania danych i, jeśli wymagana, ocenę skutków dla ochrony danych (DPIA).

Ile kosztuje wdrożenie i jak wygląda typowy harmonogram?

Budżet wdrożenia składa się z kilku warstw, które warto rozpisać osobno przed rozmową z dostawcą.

Składniki kosztów: liczniki z interfejsem komunikacyjnym, bramki i koncentratory, instalacja i okablowanie (lub konfiguracja sieci bezprzewodowej), integracja z systemami IT (CMMS, ERP, BMS), licencje oprogramowania platformy danych, szkolenia i dokumentacja, utrzymanie i wsparcie techniczne.

Model SaaS dla warstwy analitycznej pozwala uniknąć wysokich kosztów licencji jednorazowych i przerzucić część ryzyka technologicznego na dostawcę. Przy planowaniu budżetu warto też skorzystać z narzędzi do szacowania korzyści, takich jak kalkulator magazynu energii, który pomaga oszacować zwrot z inwestycji przy integracji odczytów z systemem zarządzania energią.

Typowy harmonogram:

Faza pilota trwa zwykle 4–12 tygodni i obejmuje wybór reprezentatywnego obszaru (kilkanaście do kilkudziesięciu liczników), integrację jednej bramki, test jakości transmisji i konfigurację podstawowych reguł alarmowania. Faza etapowego wdrożenia rozciąga się na kolejne kwartały, zależnie od skali i harmonogramów wymiany liczników przez OSD. Pełny roll-out w dużych instalacjach przemysłowych lub sieciach wodociągowych może trwać 12–24 miesiące.

Kluczowa wskazówka: pilotaż na reprezentatywnym obszarze to nie tylko test techniczny, ale też sposób na zbudowanie wewnętrznego przekonania organizacji do inwestycji. Bramki z funkcją auto-discovery skracają czas uruchomienia i zmniejszają ryzyko błędów konfiguracyjnych przy skalowaniu.

Co sprawdzić u dostawcy pod kątem bezpieczeństwa danych?

Dane pomiarowe, szczególnie przy wysokiej częstotliwości odczytów, mogą ujawniać wzorce zachowań i stanowią cel dla ataków na infrastrukturę krytyczną. Przed podpisaniem umowy sprawdź:

• Szyfrowanie end-to-end między licznikiem a platformą danych. Zapytaj o konkretne algorytmy i wersje protokołów TLS.
• Uwierzytelnianie urządzeń. Czy bramki i liczniki mają certyfikaty urządzeń? Jak wygląda zarządzanie kluczami?
• Segmentacja sieci. Czy sieć pomiarowa jest fizycznie lub logicznie oddzielona od sieci korporacyjnej?
• Audyt dostępów i logowanie zdarzeń. Czy system rejestruje, kto i kiedy miał dostęp do danych? Czy logi są przechowywane w sposób odporny na manipulacje?
• Aktualizacje firmware OTA. Jak dostawca zarządza aktualizacjami bezpieczeństwa bramek i liczników? Czy aktualizacje są podpisywane cyfrowo?

Czerwone flagi, które powinny zatrzymać rozmowę: brak opisu zarządzania kluczami kryptograficznymi, niemożność przeprowadzenia audytu bezpieczeństwa przez stronę trzecią, brak mechanizmu logowania zdarzeń dostępu. Dostawca, który nie potrafi odpowiedzieć na te pytania konkretnie, nie jest gotowy na wdrożenie w środowisku przemysłowym.

Jak wybrać właściwe rozwiązanie: kryteria i pytania do dostawcy

Decyzja o wyborze systemu sprowadza się do kilku kluczowych kryteriów. Zanim podpiszesz umowę na pilotaż, zadaj dostawcy te pytania:

Jakie protokoły obsługuje bramka i platforma? Minimalne wymaganie to M-Bus i Modbus TCP; MQTT i REST API to standard dla integracji z systemami IT. Ile liczników obsługuje jedna bramka? Dla M-Bus typowa wartość to 50–250 urządzeń, zależnie od modelu. Jak wygląda mechanizm aktualizacji OTA i procedura awaryjna przy utracie łączności? Jakie SLA oferuje dostawca dla platformy i wsparcia technicznego? Czy dostawca ma referencje w podobnym sektorze (przemysł, wodociągi, spółdzielnie)?

Kiedy wybrać gotowe AMI, a kiedy rozwiązanie hybrydowe? Gotowe AMI ma sens przy dużej liczbie punktów pomiarowych i potrzebie standaryzacji. Rozwiązanie hybrydowe, łączące istniejące liczniki z nowymi bramkami i platformą analityczną, jest lepsze przy zróżnicowanym parku urządzeń lub gdy OSD nie zakończył jeszcze wymiany liczników w danym obszarze.

Typowe czerwone flagi: brak testów terenowych w podobnym środowisku, niemożność integracji z istniejącym CMMS lub ERP, model licencjonowania bez jasnego SLA dla danych historycznych.

Jak Synaptix-platform wspiera automatyzację odczytu liczników?

Synaptix-platform to silnik AI zaprojektowany do integracji danych maszynowych, analityki predykcyjnej i automatyzacji przepływów w środowiskach przemysłowych. Dla wdrożeń związanych z odczytem liczników kluczowe są trzy obszary funkcjonalne:

• GridSense obsługuje monitoring aktywów w czasie rzeczywistym, w tym strumienie danych z liczników przez protokoły MQTT, Modbus i M-Bus. Anomalie w zużyciu są wykrywane automatycznie przez modele AI, bez konieczności ręcznego ustawiania progów alarmowych.
• Integracja z CMMS i ERP. Po wykryciu anomalii platforma może automatycznie wygenerować zlecenie serwisowe w systemach takich jak SAP PM lub Maximo, przypisać je do technika i śledzić realizację przez moduł PWA dla pracowników w terenie.
• AutomateFlow obsługuje automatyzację przetwarzania dokumentów, w tym raportów zużycia i faktur, z routingiem do systemów rozliczeniowych.

Przykładowy przebieg pilota z Synaptix-platform:

1. Wybór reprezentatywnego obszaru (np. jeden budynek lub linia produkcyjna).
2. Integracja bramki M-Bus z platformą przez MQTT lub Modbus TCP.
3. Test jakości transmisji i kompletności danych przez 2–4 tygodnie.
4. Konfiguracja reguł wykrywania anomalii w GridSense.
5. Demonstracja automatycznego zgłoszenia do CMMS po detekcji anomalii.
6. Ocena wyników i decyzja o rozszerzeniu skali.

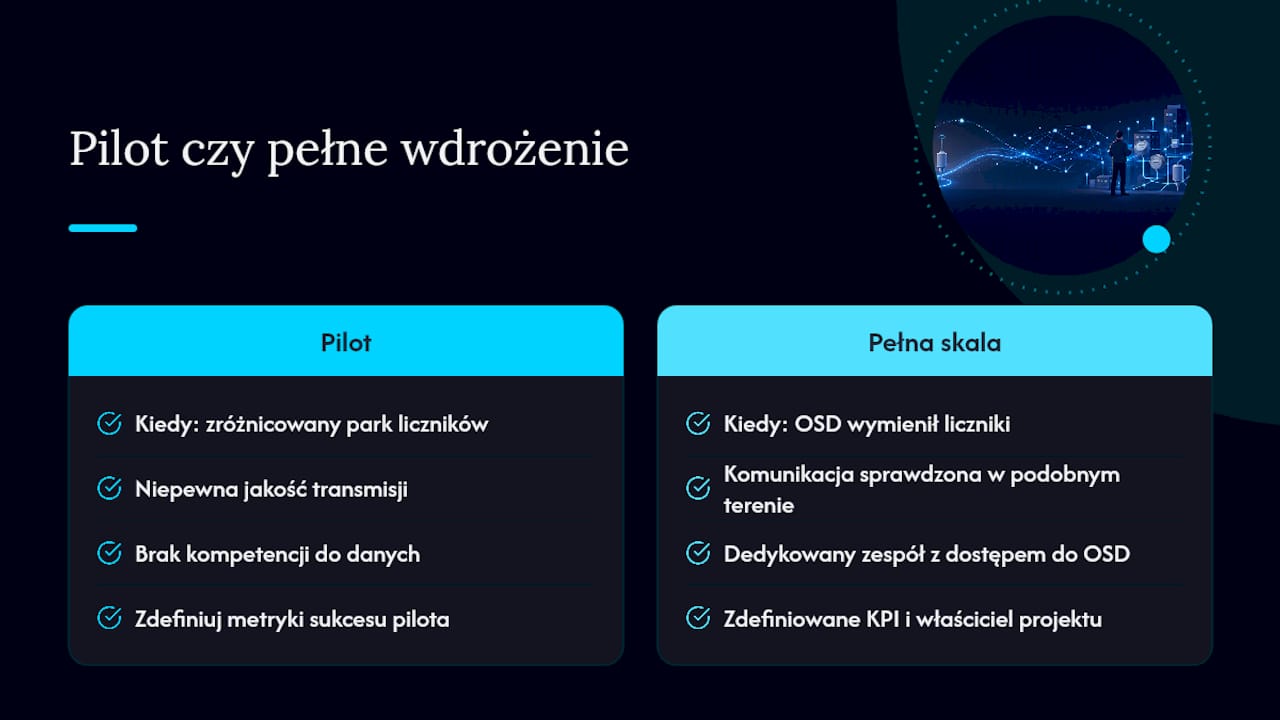

Kiedy zacząć od pilotażu, a kiedy od razu wdrożyć na pełną skalę?

Większość artykułów o wdrożeniach AMI sugeruje, żeby zawsze zaczynać od pilota. To dobra zasada, ale nie zawsze właściwa.

Pilot jest konieczny, gdy park liczników jest zróżnicowany technologicznie, gdy nie masz pewności co do jakości transmisji w danej topografii terenu, albo gdy organizacja nie ma jeszcze wewnętrznych kompetencji do zarządzania danymi pomiarowymi. W takich przypadkach pilot to nie tylko test techniczny, ale też czas na zbudowanie zespołu i procesów.

Etapowy roll-out bez długiego pilota ma sens, gdy OSD już wymienił liczniki na urządzenia zdalnego odczytu w całym obszarze, technologia komunikacji jest sprawdzona w podobnym środowisku, a organizacja ma jasno zdefiniowane KPI i osobę odpowiedzialną za projekt. Wtedy przedłużanie fazy pilotażowej to strata czasu i pieniędzy.

Trzy kryteria gotowości organizacyjnej, które warto ocenić przed decyzją: czy masz dedykowany zespół projektowy z dostępem do OSD i dostawcy systemu? Czy zdefiniowałeś metryki sukcesu pilota (np. Czy harmonogram wdrożenia jest zsynchronizowany z planem wymiany liczników przez OSD?

Komunikacja z OSD to element często pomijany w planach wdrożeń. Harmonogram wymiany liczników przez operatora może przesunąć Twój projekt o kwartały, jeśli nie uwzględnisz go na etapie planowania.

Synaptix-platform: od pilota do pełnej integracji danych pomiarowych

Firmy, które chcą przejść od ręcznych odczytów do zarządzania predykcyjnego opartego na danych, potrzebują platformy, która nie kończy się na dashboardzie. Synaptix-platform łączy odczyty z liczników przez M-Bus, Modbus i MQTT z modułami AI do wykrywania anomalii i automatycznego generowania zleceń serwisowych w CMMS lub ERP.

Pilot obejmuje analizę wymagań, integrację z jedną bramką, konfigurację dashboardów i reguł detekcji anomalii w GridSense oraz demonstrację integracji z systemem CMMS lub ERP. Model SaaS oznacza brak wysokich kosztów licencji jednorazowych, a kolejne moduły można aktywować w miarę skalowania wdrożenia. Aby otrzymać plan pilota dopasowany do Twojej infrastruktury, skontaktuj się z zespołem przez stronę platformy Synaptix.
