Rekomendowana hierarchia aktywów CMMS to schemat: zakład → obszar → linia → zasób → komponent, uzupełniony o poziom komórki lub stanowiska tam, gdzie proces tego wymaga. Sama struktura poziomów nic nie da bez spójnych konwencji nazewnictwa i kompletnych danych wejściowych. Zanim uruchomisz import, przygotuj MEL i MCL oraz zrób testowy import na jednej linii, żeby złapać błędy, zanim trafią do całej bazy.
Krótko mówiąc:
- Aby skutecznie zbudować hierarchię aktywów w CMMS, konieczne jest stosowanie spójnych konwencji nazewnictwa i kompletności danych wejściowych, a testowy import na jednej linii minimalizuje ryzyko błędów.
- Zaleca się tworzenie od 4 do 6 poziomów hierarchii, przy czym dodanie poziomu komórki lub stanowiska jest konieczne tylko w przypadkach, gdy linia obejmuje niezależne sekcje serwisowe.
- Kluczowe jest stosowanie unikalnych identyfikatorów kodujących lokalizację, typu i numer aktywu, co przyspiesza pracę techników i poprawia jakość raportowania.
- Przygotowanie danych do importu wymaga uzupełnienia podstawowych atrybutów, takich jak dane identyfikacyjne, operacyjne, finansowe oraz analityczne, aby uniknąć późniejszych problemów z cyklem życia sprzętu.
- Automatyzacja uzupełniania atrybutów i dokumentacji technicznej za pomocą modułów takich jak GridSense i AutomateFlow pozwala zaoszczędzić czas i zwiększyć spójność danych w procesie wdrożenia.
Spis treści
- Praktyczna hierarchia aktywów CMMS: wzorzec 4–6 poziomów z przykładami
- Konwencje nazewnictwa i niezbędne atrybuty aktywu
- Krytyczność, klasyfikacja i agregacja KPI na poziomach hierarchii
- Przygotowanie danych do importu: MEL, MCL i walidacja
- Governance danych: role, aktualizacje i spójność
- Plan wdrożenia hierarchii aktywów: kroki, harmonogram i ryzyka
- Jak Synaptix wspiera modelowanie hierarchii aktywów i integrację z CMMS
- Perspektywa autora: najczęstsze błędy i nieoczywiste praktyki, które działają
- Wdrożenie hierarchii aktywów z Synaptix: pilot, platforma, enterprise
- Źródła
- Najczęściej zadawane pytania
Praktyczna hierarchia aktywów CMMS: wzorzec 4–6 poziomów z przykładami
Większość zakładów produkcyjnych radzi sobie z pięcioma poziomami: zakład, obszar, linia, zasób, komponent. To układ, który zalecają praktycy budujący struktury hierarchii aktywów w CMMS w zakładach o umiarkowanej złożoności procesu. Czwarty poziom, komórka lub stanowisko, dodajesz wtedy, gdy linia obejmuje kilka niezależnie serwisowanych sekcji, na przykład formowanie i pakowanie w jednym ciągu.
Przykład dla fabryki spożywczej: Zakład Poznań → Obszar produkcji → Linia rozlewnicza 2 → Zasób: pompa dozująca P-204 → Komponent: silnik napędowy. Przykład dla hali obróbki metalu: Zakład Wrocław → Obszar CNC → Linia frezowania → Zasób: centrum obróbcze CNC-07 → Komponent: wrzeciono główne.
Decyzję o dodaniu albo scaleniu poziomu podejmuj według trzech kryteriów:
- Wolumen zleceń — jeśli na danym poziomie generujesz mniej niż kilka zleceń miesięcznie, prawdopodobnie jest zbędny.
- Separacja procesu — osobny poziom ma sens tam, gdzie awaria jednej sekcji nie zatrzymuje reszty linii.
- Dostęp serwisowy — jeśli technik zawsze obsługuje komponent razem z całym zasobem, nie rozdzielaj ich sztucznie.
Zbyt wiele zagnieżdżeń utrudnia raportowanie bardziej, niż pomaga precyzji: pragmatyczny model z bogatszymi atrybutami sprawdza się lepiej niż dziesięć poziomów nikomu niepotrzebnej szczegółowości.
Konwencje nazewnictwa i niezbędne atrybuty aktywu
Unikalny identyfikator powinien kodować lokalizację i typ w jednym ciągu znaków, na przykład PL-01-ZAK-OB02-LN03-0007 dla siódmego zasobu na trzeciej linii drugiego obszaru zakładu numer jeden. Ten format pozwala odczytać pochodzenie aktywu bez otwierania rekordu, co przyspiesza pracę techników w terenie.
Do poprawnego działania CMMS i sensownych raportów potrzebujesz kompletu atrybutów:
- Dane identyfikacyjne — typ aktywu, producent (OEM), model, numer seryjny.
- Dane operacyjne — data instalacji, lokalizacja fizyczna, status eksploatacji.
- Dane finansowe — koszt zakupu, data końca gwarancji, przewidywany okres amortyzacji.
- Atrybuty analityczne — klasa krytyczności, grupa części zamiennych, tagi procesu technologicznego.
Brak choćby jednego z tych pól przy przekazaniu aktywu do eksploatacji generuje problemy przez cały cykl życia sprzętu, bo nikt później nie uzupełnia luk z własnej inicjatywy, jak pokazują analizy zarządzania aktywami w CMMS. Tagi procesu i grupa części zamiennych wydają się opcjonalne na starcie, ale to one napędzają automatyczne generowanie zleceń PM później.
Krytyczność, klasyfikacja i agregacja KPI na poziomach hierarchii
Klasę krytyczności przypisujesz na poziomie zasobu, oceniając trzy wymiary: wpływ na produkcję, ryzyko bezpieczeństwa i koszt przestoju. Prosty model trzystopniowy (wysoka, średnia, niska) wystarcza w większości zakładów i jest łatwiejszy do utrzymania niż systemy pięciostopniowe, które szybko tracą spójność między zmianami.
Agregacja wskaźników w górę hierarchii wymaga jasnych reguł. CMMS liczy MTBF i MTTR automatycznie na podstawie historii zamkniętych zleceń, więc poprawność tej historii bezpośrednio decyduje o wiarygodności KPI na poziomie linii i zakładu. Koszty konserwacji sumujesz od komponentu w górę, a OEE liczysz na poziomie linii, nie zasobu, bo dopiero tam widać rzeczywisty wpływ przestoju na wydajność.
Praktyczne reguły priorytetyzacji:
- Zlecenia na aktywach o wysokiej krytyczności zawsze wyprzedzają w kolejce zlecenia na aktywach o niskiej.
- Harmonogram PM dla krytycznych zasobów planuj z buforem czasowym, nie na styk zmiany.
- Raportuj MTBF osobno dla każdej klasy krytyczności, bo uśrednienie z niskokrytycznymi aktywami zaciemnia trend.
Porada profesjonalisty: Nie licz OEE na poziomie pojedynczego komponentu. To wskaźnik liniowy, a rozbicie go niżej tylko generuje szum w raportach kierownictwa.
Przygotowanie danych do importu: MEL, MCL i walidacja
MEL, czyli wykaz sprzętu głównego, obejmuje aktywa na poziomie zasobu i wyżej. MCL, wykaz sprzętu konserwowanego, schodzi niżej i obejmuje komponenty wymagające osobnego planu PM. Generujesz MEL najpierw, bo to on definiuje strukturę, a MCL dopisujesz w kolejnym kroku dla podzbioru aktywów wymagających szczegółowej opieki.
Minimalny plik importowy powinien zawierać:
- Unikalny identyfikator i nazwę aktywu.
- Ścieżkę hierarchii (zakład, obszar, linia).
- Typ, producenta, numer seryjny i datę instalacji.
- Klasę krytyczności i grupę części zamiennych.
Walidację prowadź trzyetapowo: sprawdzenie reguł formatowania w arkuszu, testowy import na próbce kilkudziesięciu rekordów, korekta błędów i dopiero potem pełne załadowanie. Ten schemat, standardowy przy opracowywaniu struktury majątku technicznego, minimalizuje ryzyko masowych błędów, które trudno cofnąć po imporcie do produkcyjnej bazy CMMS.
Governance danych: role, aktualizacje i spójność
Bez jasno przypisanych ról hierarchia aktywów degeneruje się w ciągu kilku miesięcy od uruchomienia. Sprawdzony model obejmuje cztery role: właściciel danych (decyduje o strukturze), steward danych (pilnuje jakości na co dzień), operator (zgłasza zmiany fizyczne) i administrator CMMS (wdraża zmiany w systemie).
Reguły aktualizacji dziel na pola nadzorowane (krytyczność, hierarchia, atrybuty finansowe — zmiana wymaga akceptacji stewarda) i pola automatyczne (status zlecenia, licznik godzin pracy — aktualizowane przez system).
Utrzymanie spójności wymaga trzech mechanizmów kontrolnych:
- Cykliczny raport niezgodności, wykrywający aktywa bez przypisanej krytyczności lub lokalizacji.
- Kwartalne czyszczenie danych, usuwające duplikaty i osierocone rekordy.
- Test konsystencji przy każdej większej zmianie w linii produkcyjnej.
Plan wdrożenia hierarchii aktywów: kroki, harmonogram i ryzyka
Projekt budowy hierarchii aktywów przebiega w czterech krokach: inwentaryzacja fizyczna, mapowanie na strukturę docelową, testowy import na wybranym obszarze, a na końcu szkolenie zespołu i pełne wdrożenie.
- Inwentaryzacja — spis aktywów w terenie, zwykle 3 do 10 dni roboczych zależnie od wielkości zakładu.
- Mapowanie i projekt struktury — przypisanie poziomów, ID i atrybutów, 5 do 10 dni.
- Testowy import — załadowanie jednej linii lub obszaru, korekta błędów, 3 do 5 dni.
- Pełne wdrożenie i szkolenie — import całości i przygotowanie zespołu do utrzymania danych.
Czas całego projektu mieści się zwykle w przedziale 2 do 6 tygodni, a decyduje o tym przede wszystkim jakość danych źródłowych, nie wielkość zakładu.
| Ryzyko | Skutek | Minimalna mityzacja |
|---|---|---|
| Niekompletne dane OEM/serial | Błędy w raportach gwarancyjnych | Pole obowiązkowe w formularzu inwentaryzacji |
| Niespójne nazewnictwo między zmianami | Duplikaty aktywów w bazie | Jeden wzorzec ID, jedna osoba zatwierdzająca |
| Brak testowego importu | Masowe błędy przy pełnym załadowaniu | Zawsze test na próbce przed importem całości |
| Brak przypisanego właściciela danych | Degradacja jakości po 3-6 miesiącach | Rola stewarda ustalona przed startem |
Jak Synaptix wspiera modelowanie hierarchii aktywów i integrację z CMMS
Ręczne uzupełnianie atrybutów dla setek zasobów to praca, która najczęściej pęka pod presją terminów. Moduł GridSense monitoruje aktywa w czasie rzeczywistym i automatycznie wzbogaca rekordy o dane operacyjne, które inaczej trzeba by wpisywać ręcznie. AutomateFlow czyta dokumentację techniczną metodą OCR i NLP, wyciąga numery seryjne, daty gwarancji i specyfikacje, a potem kieruje je do właściwych pól w SAP lub Maximo.

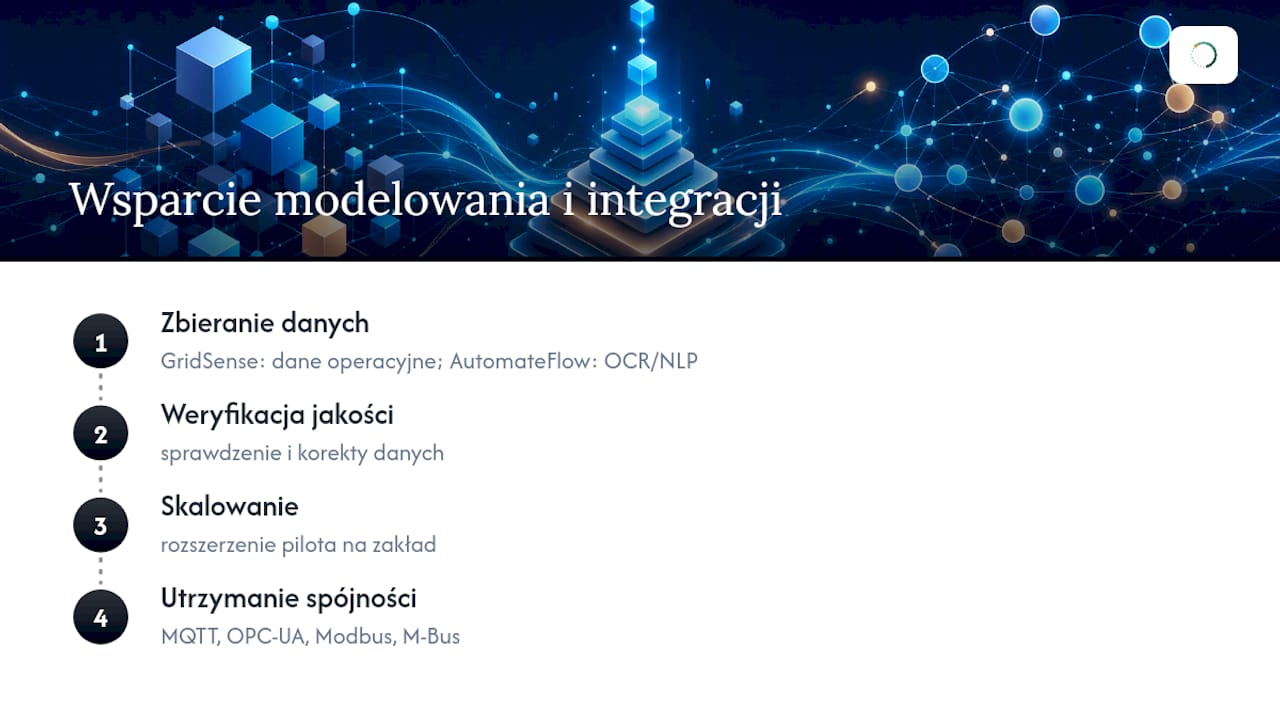

Typowa ścieżka wygląda tak: pilot na jednym obszarze produkcyjnym, weryfikacja jakości zautomatyzowanych danych, potem skalowanie na cały zakład. Synaptix nie zastępuje projektu hierarchii, ale odciąża zespół od najbardziej żmudnej części, czyli ręcznego przepisywania danych z dokumentacji papierowej i skanów do systemu. Integracja z protokołami MQTT, OPC-UA, Modbus i M-Bus dodatkowo pozwala utrzymać spójność między danymi z czujników a rekordem aktywu w CMMS, o czym więcej pisaliśmy przy okazji integracji CMMS z IoT.
Perspektywa autora: najczęstsze błędy i nieoczywiste praktyki, które działają
Najczęstszy błąd to projektowanie hierarchii przy biurku, bez udziału operatorów, którzy znają realne granice procesu lepiej niż jakikolwiek schemat na papierze. Drugi błąd to import całego zakładu naraz zamiast pilotażu na jednej linii. Iteracyjne podejście, pilotaż, korekta, dopiero potem skalowanie, konsekwentnie daje czystsze dane niż jednorazowy „wielki wybuch”. Trzeci błąd to traktowanie czyszczenia danych jako jednorazowego projektu, a nie stałego procesu wpisanego w governance.
— Mateusz
Wdrożenie hierarchii aktywów z Synaptix: pilot, platforma, enterprise
Synaptix-platform to praktyczna droga do przyspieszenia dokładnie tych etapów, które najbardziej obciążają zespoły projektujące hierarchię aktywów: wzbogacania rekordów, czytania dokumentacji technicznej i utrzymania spójności z systemami SAP czy Maximo.
Model Pilot sprawdza się, gdy chcesz przetestować automatyzację na jednym obszarze produkcyjnym przed decyzją o pełnym wdrożeniu. Jeśli wyniki pilotażu potwierdzą wartość, możesz rozważyć rozszerzenie do innych wersji platformy oferujących różnorodne funkcje integracji i customizacji. Szczegóły dotyczące planów i cen znajdziesz na stronie z cennikiem Synaptix. Sprawdź szczegóły ofert na stronie cennika Synaptix i umów rozmowę o pilotażu dopasowanym do Twojego zakładu.
Najczęściej zadawane pytania
Czym jest system CMMS?
CMMS to system informatyczny pełniący funkcję centralnej bazy danych dla konserwacji i rejestru aktywów. Automatycznie generuje zlecenia PM, śledzi historię napraw i liczy wskaźniki takie jak MTBF, MTTR i OEE na podstawie zamkniętych zleceń roboczych.
Ile poziomów powinna mieć hierarchia aktywów?
Większości zakładów wystarcza pięć poziomów: zakład, obszar, linia, zasób, komponent. Szósty poziom, komórka lub stanowisko, dodajesz tylko wtedy, gdy linia obejmuje niezależnie serwisowane sekcje procesu.
Ile trwa wdrożenie hierarchii aktywów w CMMS?
Typowy projekt zajmuje od 2 do 6 tygodni, a decydującym czynnikiem jest jakość danych wejściowych, nie wielkość zakładu. Dobrze przygotowana inwentaryzacja skraca ten czas nawet o połowę.
Czym różni się MEL od MCL?
MEL, czyli wykaz sprzętu głównego, obejmuje aktywa na poziomie zasobu i wyżej. MCL, wykaz sprzętu konserwowanego, schodzi do poziomu komponentów wymagających osobnego planu przeglądów prewencyjnych.
Czy Synaptix pomaga w przygotowaniu danych do importu?
Moduł AutomateFlow automatyzuje odczyt dokumentacji technicznej i przenosi dane wprost do pól w CMMS, a GridSense uzupełnia rekordy o dane operacyjne w czasie rzeczywistym. To skraca ręczną pracę przy wzbogacaniu rejestru aktywów przed pełnym importem.
