Tak — integrację M‑Bus przeprowadza się przez master lub bramkę M‑Bus oraz konwerter protokołów do systemu nadrzędnego. Potrzebujesz trzech elementów: magistrali dwużyłowej z odpowiednim zasilaniem, bramki z konwerterem poziomów i funkcją auto‑discovery oraz poprawnie skonfigurowanego adresowania i interwału odpytywania. Zacznij od bramki obsługującej Twoją liczbę liczników, resztę dobierzesz w trakcie uruchomienia.
Krótko mówiąc:
- Do skutecznej integracji M‑Bus potrzebujesz bramki, konwertera protokołów oraz poprawnie skonfigurowanego adresowania i interwału odpytywania.
- Im więcej liczników podłączonych do jednej magistrali i wyższa prędkość odczytów, tym większe ryzyko spadku napięcia, co wymaga obniżenia prędkości lub podziału instalacji.
- Przy montażu warto zmierzyć napięcie na najdalszym liczniku zaraz po instalacji, aby uniknąć kosztownych napraw spowodowanych spadkiem napięcia.
- Konfigurując bramki, zwróć uwagę na funkcję auto-discovery oraz limit liczby obsługiwanych liczników, aby zapewnić stabilność i skalowalność systemu.
- Dane z M‑Bus można automatycznie analizować w platformie takiej jak Synaptix, co pozwala wykrywać anomalie i automatyzować działania serwisowe.
Spis treści
- Co składa się na instalację M‑Bus: role urządzeń i topologie
- Okablowanie i zasilanie M‑Bus — praktyczne ograniczenia i wybór przewodów
- Protokoły i parametry M‑Bus: ramka, prędkości, adresowanie, standardy
- Integracja z systemami nadrzędnymi: bramki M‑Bus → Modbus/BACnet/IoT
- Diagnostyka i typowe problemy przy integracji M‑Bus oraz ich naprawa
- Przykładowy schemat integracji i wykorzystanie Synaptix do analizy danych M‑Bus
- Perspektywa autora: priorytety projektowe dla integratora
- Synaptix jako opcja do agregacji i analizy danych z liczników M‑Bus
- Źródła
Co składa się na instalację M‑Bus: role urządzeń i topologie
Każda instalacja M‑Bus opiera się na relacji master‑slave. Master (najczęściej bramka lub konwerter) inicjuje komunikację, a liczniki działające jako slave odpowiadają na zapytania. Standard opisuje to jako komunikację dwuprzewodową z warstwą fizyczną, łącza danych i aplikacyjną zdefiniowaną w dokumentacji M‑Bus Usergroup.
Przy większych obiektach jeden master rzadko wystarcza. Repeatery wzmacniają sygnał i pozwalają dzielić instalację na strefy, co ma sens nie tylko elektrycznie, ale i organizacyjnie: awaria jednej pętli nie wyłącza całego budynku. Planując strefy, warto od razu przydzielić im logiczne adresy grupowe, tak by diagnostyka jednej sekcji nie wymagała przeglądania całej sieci.
Kluczowe elementy topologii, które musisz uwzględnić w projekcie:
- Master lub bramka jako punkt startowy komunikacji i zasilania magistrali.
- Repeatery w punktach, gdzie sygnał słabnie lub gdzie chcesz oddzielić strefy.
- Liczniki bateryjne wymagające niższego obciążenia magistrali i rzadszego odpytywania.
- Adresacja logiczna dla każdej strefy, ułatwiająca lokalizację usterek.
Liczniki zasilane bateryjnie mają dodatkowe ograniczenie: zbyt częste zapytania master'a skracają żywotność baterii nawet o lata, dlatego projekt instalacji i konfiguracja polling idą w parze.
Okablowanie i zasilanie M‑Bus — praktyczne ograniczenia i wybór przewodów
Standardowym wyborem jest dwużyłowy kabel telefoniczny typu JYStY N20,8 mm. Nie jest to przypadek — jego pojemność i przekrój dobrze balansują spadek napięcia z kosztem instalacji przy typowych odległościach.
Maksymalna odległość pojedynczego slave'a od repeatera jest na tyle duża, że standardowo pozwala na typowe instalacje bez zakłóceń, a łączna długość pętli powinna być ograniczona do rozsądnej długości, aby uniknąć problemów z transmisją, przy prędkościach transmisji typowych dla M-Bus oraz limitie liczby slave'ów na segment wynikającej z praktycznych wymagań komunikacyjnych, zgodnie z dokumentacją M‑Bus Usergroup. Te liczby nie są sztywną granicą fizyczną, tylko punktem, w którym spadek napięcia i pojemność kabla zaczynają psuć transmisję.
Im więcej slave'ów podłączonych do jednej pętli i im wyższa prędkość transmisji, tym mocniej rośnie ryzyko spadku napięcia na końcu magistrali. W praktyce oznacza to, że przy dużej liczbie liczników lepiej obniżyć prędkość transmisji albo podzielić instalację na krótsze segmenty z osobnym zasilaniem.
Przed oddaniem instalacji do użytku sprawdź kilka rzeczy:
- Napięcie na najdalszym slave przy pełnym obciążeniu pętli.
- Rezystancję pętli i jej zgodność z długością kabla.
- Odpowiedź wszystkich adresów po pierwszym skanowaniu mastera.
- Stabilność transmisji przy docelowej prędkości bodów, nie tylko przy testowej niższej.
Porada profesjonalisty: Zmierz napięcie na najdalszym liczniku zaraz po montażu, zanim zamknie się kanały kablowe. To jedyny moment, kiedy naprawa spadku napięcia kosztuje minuty, a nie godziny demontażu.
Protokoły i parametry M‑Bus: ramka, prędkości, adresowanie, standardy
M‑Bus działa na transmisji asynchronicznej z prędkością w zakresie 300–9600 bodów, z ramką zbudowaną wokół bitów startu, stopu i parzystości. To, jaką prędkość wybierzesz, zależy od długości pętli i liczby urządzeń — dłuższa magistrala i więcej slave'ów wymuszają niższe wartości.
Adresowanie w M‑Bus działa na dwóch poziomach. Adresowanie pierwotne (primary) korzysta z numeracji ograniczonej do kilku setek urządzeń i jest szybkie, ale ograniczone liczbą urządzeń na segment. Adresowanie wtórne (secondary) opiera się na unikalnym numerze seryjnym licznika i pozwala obsłużyć znacznie więcej urządzeń, kosztem trochę dłuższego czasu skanowania przy uruchomieniu.
Kilka faktów protokołowych, które realnie wpływają na parsowanie danych:
- Struktura ramki i warstwy komunikacji opisuje specyfikacja M‑Bus Usergroup w sposób analogiczny do modelu warstwowego znanego z innych sieci przemysłowych.
- Adresy zarezerwowane (np. adres rozgłoszeniowy) służą do operacji zbiorczych, jak reset czy zmiana adresu wielu urządzeń naraz.
- Standard EN1434‑3 definiuje strukturę danych aplikacyjnych dla ciepłomierzy, w tym pole CI i kolejność bajtów.
Przy odczycie ciepłomierzy ignorowanie EN1434‑3 kończy się najczęściej błędnym parsowaniem jednostek albo odwróconą kolejnością bajtów w rejestrach energii. To błąd, który wygląda jak awaria licznika, a w rzeczywistości jest błędem konfiguracji parsera.
Integracja z systemami nadrzędnymi: bramki M‑Bus → Modbus/BACnet/IoT
Bramka M‑Bus działa dwojako: jako master dla liczników po stronie magistrali i jako serwer protokołu IP (Modbus TCP lub BACnet/IP) po stronie systemu nadrzędnego. To ona tłumaczy ramki M‑Bus na rejestry Modbus albo obiekty BACnet, które rozumie Twój SCADA czy BMS.
Przykładem takiego urządzenia jest brama Intesis IN712MEB0200000, która obsługuje do 20 liczników, udostępnia dane jako serwer BACnet/IP lub Modbus TCP i pozwala ustawić interwał odpytywania nawet do 48 godzin. Przy większych obiektach lepiej sprawdzają się bramki przemysłowe zdolne obsłużyć setki liczników i tysiące sygnałów, jak opisuje dokumentacja bramy INMBSMEB1200000 na 3000 punktów.
Przy wyborze bramki zwróć uwagę na:
- Wbudowany konwerter poziomów M‑Bus, eliminujący potrzebę dodatkowego interfejsu.
- Funkcję auto‑discovery, skanującą wszystkie podłączone liczniki automatycznie.
- Limit licencjonowanych liczników i możliwość jego rozszerzenia.
- Konfigurowalny interwał polling dopasowany do typu liczników.
Tam, gdzie doprowadzenie kabla jest problemem albo instalacja jest niewielka, sens ma konwerter wired M‑Bus na LoRaWAN, który zasila magistralę i przesyła standardowe ramki przez sieć radiową. Przy dużych pętlach przewodowych bramka z Ethernetem wciąż wygrywa stabilnością i szybszym cyklem odczytu.
Porada profesjonalisty: Zanim zamówisz bramkę, policz realną liczbę liczników plus 20% zapasu na rozbudowę — licencje na liczniki mogą stanowić istotny koszt w porównaniu do ceny sprzętu.
Diagnostyka i typowe problemy przy integracji M‑Bus oraz ich naprawa
Najczęstsze problemy przy uruchomieniu M‑Bus mają trzy źródła: spadek napięcia na końcu pętli, brak terminacji lub złą polaryzację oraz kolizje przy jednoczesnym odpytywaniu wielu urządzeń. Zanim zaczniesz szukać usterki w konkretnym liczniku, sprawdź magistralę jako całość.
- Zmierz napięcie na najdalszym slave — poniżej wartości minimalnej z dokumentacji urządzenia transmisja się rwie.
- Sprawdź polaryzację żył na całej długości pętli, zwłaszcza po naprawach lub rozszerzeniach instalacji.
- Wyślij zapytanie do jednego adresu na raz, by wykluczyć kolizje przy zbiorczym skanowaniu.
- Zmniejsz prędkość transmisji tymczasowo do 300 bodów, żeby sprawdzić, czy błąd wynika z szumu na linii.
- Ustaw dłuższy timeout i rzadszy interwał polling dla liczników bateryjnych, jeśli baterie wyczerpują się szybciej niż zakładano.
Dobrze skonfigurowany polling to kompromis: rzadziej pytasz, dłużej żyje bateria, ale rośnie ryzyko, że nie zauważysz awarii między odczytami.
Przykładowy schemat integracji i wykorzystanie Synaptix do analizy danych M‑Bus

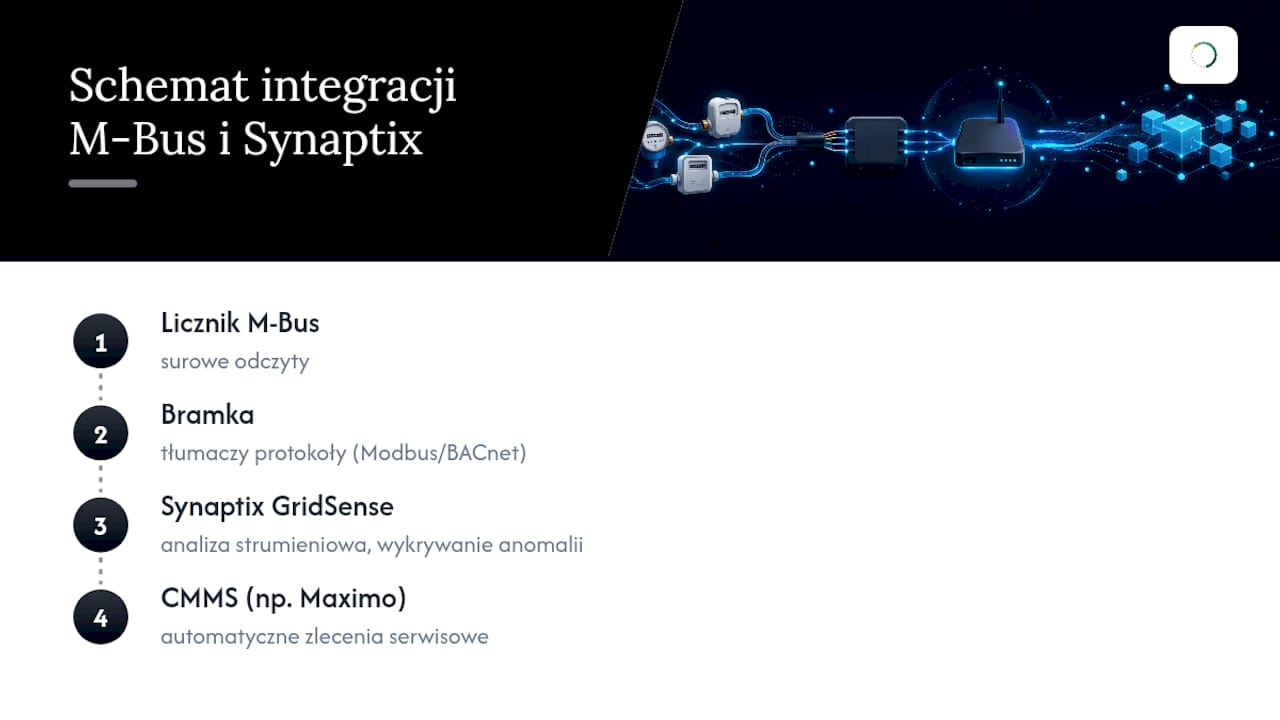

Typowy przepływ danych wygląda tak: licznik M‑Bus → bramka (Modbus/BACnet) → system nadrzędny → platforma analityczna. Sama bramka odczytuje i tłumaczy dane, ale nie wykrywa anomalii ani nie liczy KPI za Ciebie.
To dlatego dane z liczników trafiają często do modułu takiego jak GridSense w Synaptix Platform, gdzie strumień odczytów jest analizowany w czasie rzeczywistym pod kątem odchyleń zużycia czy nietypowych wzorców pracy urządzeń.
Połączenie odczytów M‑Bus z analityką strumieniową pozwala wykryć nie tylko awarię licznika, ale też nietypowy wzrost zużycia energii, zanim stanie się on kosztownym problemem operacyjnym.
Dane pomiarowe zintegrowane z systemem CMMS mogą automatycznie generować zlecenia serwisowe, podobnie jak opisuje to integracja z IBM Maximo. To krok dalej niż samo odczytanie licznika: zamiana surowych danych w konkretne działanie utrzymania ruchu.
Perspektywa autora: priorytety projektowe dla integratora
Największym błędem, jaki widzę w projektach M‑Bus, jest kupowanie bramki na zapas funkcji, których nikt nie użyje, a potem oszczędzanie na okablowaniu. To odwrotna kolejność priorytetów.
Trade‑off między kosztem instalacji a częstotliwością odczytu i żywotnością baterii jest realny i nieunikniony — zawsze wybierasz jedno kosztem drugiego. Zaawansowana bramka z diagnostyką per‑meter ma sens tam, gdzie liczba urządzeń przekracza kilkadziesiąt, nie przy dziesięciu licznikach w jednym budynku. Zanim skalujesz instalację na cały obiekt, przetestuj jedną strefę przez kilka tygodni. To jedyny sposób, żeby zobaczyć realne spadki napięcia i błędy odczytu, zamiast zakładać je na papierze.
— Mateusz
Synaptix jako opcja do agregacji i analizy danych z liczników M‑Bus
Po podłączeniu liczników i skonfigurowaniu bramki zostaje pytanie, co dalej z danymi. Platforma analityczna łączy dane maszynowe i pomiarowe, modele predykcyjne oraz automatyzację dokumentów w jednym środowisku.
Zamiast ręcznie eksportować odczyty z bramki do arkusza, dane trafiają prosto do modelu predykcyjnego, który sygnalizuje anomalie zużycia i wspiera integracje z systemami takimi jak SAP PM, ograniczając nieplanowane przestoje. Jeśli prowadzisz integrację M‑Bus w obiekcie przemysłowym lub użyteczności publicznej i chcesz zobaczyć, jak te dane zamieniają się w konkretne wskaźniki operacyjne, sprawdź ofertę pilota Synaptix Platform i umów test na wybranej strefie instalacji.
