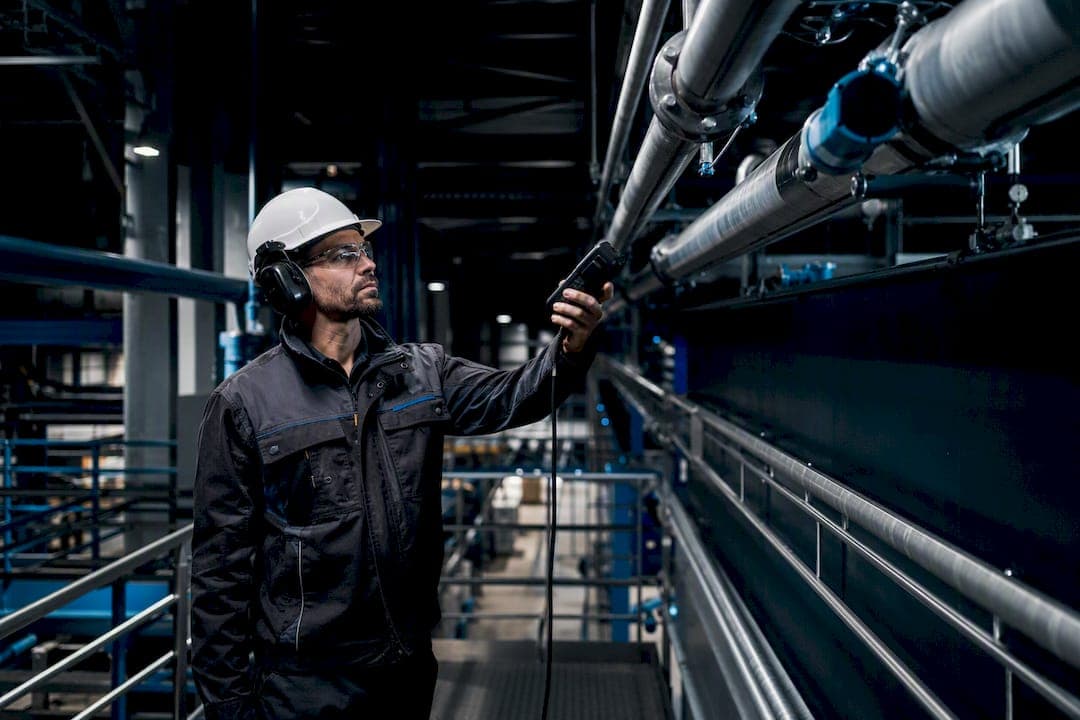

Praktyczne wykrywanie wycieków ultradźwiękami z integracją AI

August 31, 2026
Praktyczne wykrywanie wycieków ultradźwiękami z integracją AI

Ultradźwięki to najlepsza metoda wykrywania wycieków wtedy, gdy masz do czynienia z gazem lub sprężonym powietrzem pod ciśnieniem i musisz szybko przeskanować duży obszar zakładu. Metoda potrafi zlokalizować nieszczelność i oszacować stratę w litrach na minutę, ale nie przebije się przez ścianę, izolację ani nie wychwyci przecieku poniżej progu czułości sprzętu. Sprawdza się najlepiej przy odpowiedniej różnicy ciśnień, słabiej radzi sobie w instalacjach próżniowych z bardzo małym przepływem.

Krótko mówiąc:

  • Metoda ultradźwiękowa jest skuteczna przy wysokim ciśnieniu, gdy różnica ciśnień i wielkość nieszczelności generuje silny sygnał.
  • Przy niskim ciśnieniu i małych otworach wykrycie wycieków ultradźwiękowych staje się znacznie trudniejsze lub niemożliwe.
  • Urządzenia akustyczne różnią się zasięgiem i rozdzielczością; kamery akustyczne umożliwiają szybkie skanowanie dużych obszarów na odległość od kilku do nawet 50 metrów.
  • Kalibracja i konserwacja sprzętu są kluczowe dla wiarygodności wyników, a operator musi odpowiednio rozpoznawać sygnały ultradźwiękowe w hałaśliwym otoczeniu.
  • Zintegrowanie systemów ultradźwiękowych z platformami monitoringu i AI pozwala na ciągłe śledzenie trendów, automatyczną priorytetyzację napraw i lepszą efektywność działań.

Spis treści

Jak działa wykrywanie ultradźwiękowe wycieków?

Gaz lub sprężone powietrze uciekające przez nieszczelność nie robi hałasu, który słyszysz uchem. Powstaje za to turbulencja przepływu, a ta generuje szerokie pasmo dźwięku, którego znaczna część leży powyżej granicy słyszalności człowieka, zwykle w zakresie 40–100 kHz. Detektor nie „widzi“ gazu ani powietrza. Rejestruje wyłącznie sygnał akustyczny powstały w miejscu przecieku, co ma konkretną konsekwencję: im mniejsza turbulencja, tym słabszy sygnał i tym trudniej go odróżnić od tła.

Tu leży sedno praktycznego ograniczenia metody. Detekcja wykrywa źródło ultradźwięków, a nie sam medium, więc bardzo małe przecieki mogą w ogóle nie wygenerować wystarczającego sygnału do wykrycia. Ciśnienie robocze działa tu jak wzmacniacz: im większa różnica ciśnień między wnętrzem instalacji a otoczeniem, tym intensywniejsza turbulencja i głośniejszy sygnał ultradźwiękowy. Przy wysokim ciśnieniu nawet niewielki otwór generuje sygnał łatwy do namierzenia z kilku metrów. Przy niskim ciśnieniu ten sam otwór może być praktycznie niewidoczny dla detektora.

Średnica nieszczelności działa podobnie. Większy otwór przy tym samym ciśnieniu oznacza większy przepływ masowy i głośniejszy sygnał, co pozwala na sensowne oszacowanie ilościowe straty. Mała szczelina przy niskim ciśnieniu to najtrudniejszy przypadek diagnostyczny, jaki może trafić się na hali.

Sprzęt do wykrywania wycieków: sondy, detektory ręczne, kamery akustyczne

Wybór klasy urządzenia zależy od skali obiektu i tego, czy priorytetem jest szybkość, czy precyzja lokalizacji na dużym dystansie.

Detektory punktowe to podstawowe narzędzie każdego zespołu utrzymania ruchu. Są tanie, lekkie i pozwalają na szybkie skanowanie rurociągów, zaworów i złączek z bliskiej odległości, zwykle do kilku metrów. Ich ograniczeniem jest właśnie zasięg: żeby coś wykryć, trzeba fizycznie podejść blisko podejrzanego miejsca, co w rozległej instalacji zajmuje mnóstwo czasu.

Kamery akustyczne (acoustic imaging) rozwiązują ten problem inaczej. Zamiast pojedynczego mikrofonu wykorzystują matrycę wielu czujników MEMS i algorytm formowania wiązki (beamforming), który przetwarza różnice w czasie dotarcia fali do poszczególnych mikrofonów na obraz źródła dźwięku nałożony na zdjęcie optyczne. Modele dostępne na rynku pracują z 30 do 124 mikrofonami, a producenci deklarują zasięg detekcji od 0,3 do nawet 50 metrów w zależności od modelu i warunków otoczenia. Im więcej mikrofonów, tym lepsza rozdzielczość przestrzenna obrazu i tym łatwiej odróżnić rzeczywiste źródło od odbicia.

Przy wyborze konkretnego urządzenia sprawdź kilka parametrów:

  • zakres częstotliwości roboczej i możliwość filtrowania pasma słyszalnego,
  • deklarowany zasięg detekcji w metrach dla typowego ciśnienia w twojej instalacji,
  • dynamikę sygnału, czyli zdolność odróżnienia kilku źródeł o różnej głośności jednocześnie,
  • możliwość zapisu zdjęć, wideo i danych liczbowych do dalszej analizy,
  • zgodność z formatem raportowania wymaganym przez normę ISO 50001, jeśli zakład prowadzi audyty energetyczne.

Jak wygląda inspekcja krok po kroku?

Dobra inspekcja ultradźwiękowa to nie chaotyczne chodzenie z detektorem po hali. To sekwencja, którą warto zapisać jako standardową procedurę operacyjną.

  1. Przygotowanie. Zbierz dane instalacji: ciśnienie robocze, materiał rurociągów, harmonogram pracy linii. Skalibruj urządzenie zgodnie z instrukcją producenta i wykonaj pomiar kontrolny na znanym, sprawnym odcinku, żeby ustalić poziom tła.
  2. Skanowanie. Poruszaj sondą powoli, w odległości zalecanej przez producenta, zwracając uwagę na złącza, zawory, kołnierze i przepusty. Ustaw czułość tak, by odróżnić sygnał od szumu hali, a nie zgadywać.
  3. Lokalizacja i potwierdzenie. Gdy wskazanie rośnie, zmień kąt podejścia i spróbuj zasłonić potencjalne źródło ręką lub osłoną, obserwując, czy sygnał spada. To odróżnia rzeczywisty przeciek od odbicia akustycznego.
  4. Dokumentacja. Zrób zdjęcie lub nagranie miejsca wycieku, zapisz odczyt w decybelach lub w litrach na minutę, jeśli urządzenie to oblicza, i wyeksportuj dane od razu, zamiast przepisywać je później z pamięci.

Porada profesjonalisty: Jeśli w dużej hali produkcyjnej znajdziesz dziesiątki drobnych nieszczelności rzędu kilku litrów na minutę każda, ich suma potrafi uzasadnić zakup dedykowanego miernika ultradźwiękowego w ciągu jednego kwartału, zanim policzysz koszt roboczogodzin poświęconych na inspekcję.

Ostatni krok to przełożenie surowych odczytów na listę priorytetów. Wyciek o wysokim wskazaniu l/min przy krytycznym ciągu produkcyjnym idzie na górę kolejki napraw, drobny przeciek na rzadko używanej linii może poczekać do najbliższego przestoju planowego.

Ograniczenia metody i typowe pułapki diagnostyczne

Ultradźwięki nie przenikają przez przegrody stałe. Ściana, gruba warstwa izolacji termicznej czy obudowa maszyny skutecznie tłumią sygnał, więc nieszczelność ukryta za taką przeszkodą może pozostać niewykryta mimo prawidłowej techniki skanowania.

Instalacje próżniowe i systemy z bardzo małym przepływem to drugi trudny przypadek. Niska różnica ciśnień oznacza słabą turbulencję, a to sygnał na granicy czułości nawet dobrego sprzętu.

Trzeci problem to odbicia akustyczne od metalowych powierzchni i ścian hali, które potrafią wskazać fałszywe źródło oddalone o kilka metrów od rzeczywistego przecieku. Zmiana kąta podejścia i test zasłaniania źródła to podstawowa technika weryfikacji, opisana już w procedurze inspekcji. Gdy podejrzewasz nieszczelność za izolacją albo pracujesz z ekstremalnie niskimi przepływami, sensowniejszym rozwiązaniem bywa test szczelności metodą spadku ciśnienia albo obrazowanie akustyczne z bliższej odległości zamiast prostej sondy punktowej.

Integracja danych ultradźwiękowych z monitoringiem i AI

Pojedyncza inspekcja daje migawkę stanu instalacji. Wartość rośnie, gdy wyniki kolejnych obchodów trafiają do jednego systemu, który widzi trend, a nie pojedynczy odczyt.

Żeby to zadziałało, dane z detektora muszą mieć spójny format: wartość w decybelach lub w l/min, zdjęcie miejsca przecieku, znacznik czasu i lokalizacja w strukturze zakładu. Nowoczesne urządzenia, jak LD 500 czy LD 510, eksportują takie dane bezpośrednio do oprogramowania raportowego zgodnego z ISO 50001, co eliminuje ręczne przepisywanie wyników z notatnika do arkusza.

Platforma, która ma sens w tym miejscu procesu, powinna oferować:

  • strumieniowanie danych z kolejnych inspekcji w czasie rzeczywistym,
  • korelację odczytów ultradźwiękowych z alarmami z systemu SCADA,
  • automatyczną priorytetyzację napraw według szacowanego kosztu straty i ryzyka awarii.

Tu wchodzi moduł GridSense platformy Synaptix-platform, zaprojektowany do ciągłego monitorowania aktywów, oraz AutomateFlow, który automatyzuje przepływ dokumentów inspekcyjnych do systemów CMMS jak SAP czy Maximo. Problem zmęczenia alarmami SCADA dotyczy dokładnie tego samego wyzwania: zbyt dużo surowych danych bez priorytetyzacji paraliżuje zespół zamiast mu pomagać.

Dobór sprzętu do specyfiki instalacji

Rurociąg o średnicy kilku centymetrów pracujący pod ciśnieniem 8 barów wymaga zupełnie innego podejścia niż rozległa sieć sprężonego powietrza rozciągnięta na kilkuset metrach hali. Przy małych, gęsto rozmieszczonych złączkach sprawdza się detektor punktowy z wąską sondą kierunkową, bo pozwala precyzyjnie wskazać pojedynczy element bez zakłóceń od sąsiednich rur.

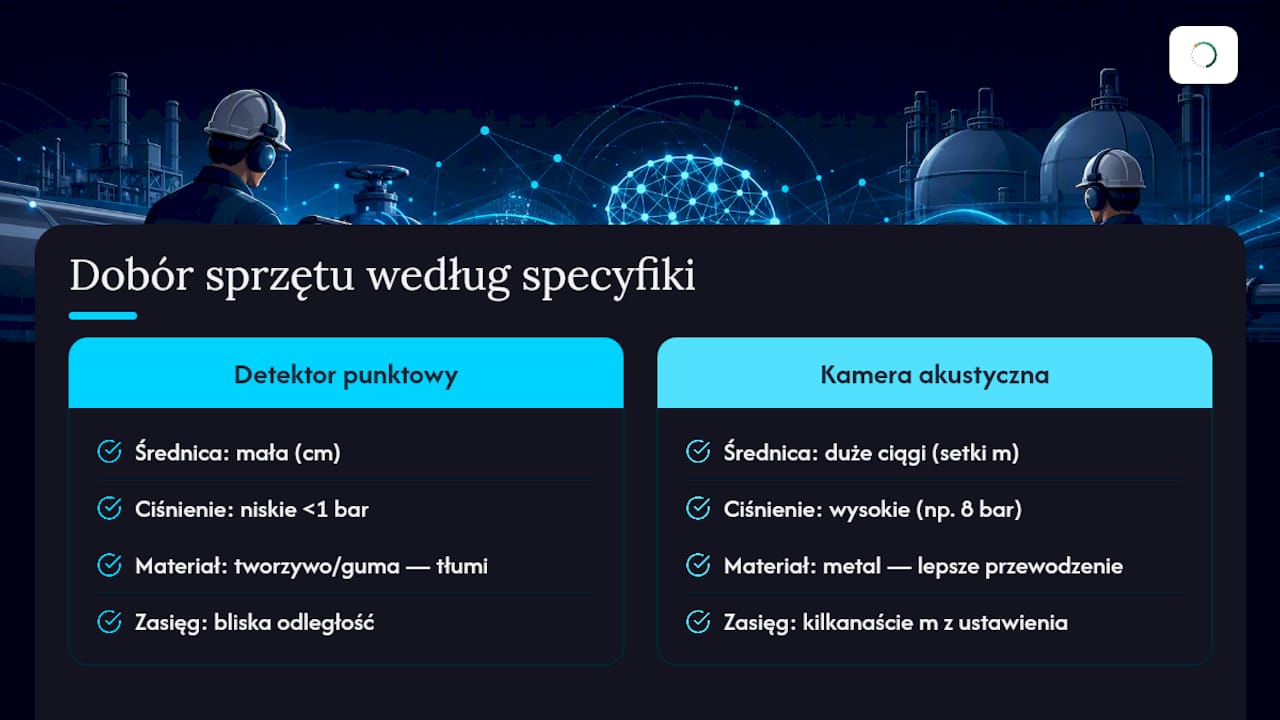

Wybór sprzętu dopasowanego do rodzaju instalacji

Materiał instalacji też ma znaczenie. Metalowe rurociągi dobrze przewodzą i wzmacniają drgania konstrukcyjne, więc sygnał ultradźwiękowy bywa łatwiejszy do namierzenia nawet z pewnej odległości. Instalacje z tworzyw sztucznych i gumowe przewody tłumią te drgania silniej, co obniża zasięg efektywnej detekcji i wymaga skanowania z bliższej odległości.

Przy niskim ciśnieniu roboczym, poniżej 1 bara nadciśnienia, warto sięgnąć po najczulszy dostępny detektor punktowy i skrócić dystans pomiarowy, bo sygnał i tak będzie słaby. Przy wysokim ciśnieniu i rozległym obszarze bardziej opłaca się kamera akustyczna, bo jedno ustawienie pozwala ocenić od razu kilkanaście metrów instalacji zamiast obchodzić każdy zawór osobno.

Duże zakłady z rozbudowaną siecią sprężonego powietrza, gazów technicznych czy pary powinny łączyć obie klasy sprzętu: kamerę do szybkiego przeglądu całych ciągów i detektor punktowy do precyzyjnego potwierdzenia konkretnego złącza.

Szkolenie operatorów i certyfikacja w detekcji ultradźwiękowej

Sprzęt sam w sobie nie wystarcza. Operator, który nie rozumie, jak odróżnić odbicie od rzeczywistego źródła, wygeneruje listę fałszywych alarmów albo, gorzej, przeoczy realny wyciek.

Podstawowe szkolenie powinno obejmować fizykę zjawiska, czyli dlaczego turbulencja generuje sygnał i jak ciśnienie wpływa na jego siłę, a także praktyczne ćwiczenia na obiekcie testowym ze znanymi, kontrolowanymi nieszczelnościami. Dobry program szkoleniowy uczy też interpretacji wskazań przy różnych poziomach hałasu tła, bo hala produkcyjna z pracującymi sprężarkami to zupełnie inne warunki niż cicha serwerownia.

Certyfikacja w tej dziedzinie zwykle opiera się na standardach branżowych dotyczących termografii i badań nieniszczących, gdzie ultradźwiękowa detekcja wycieków bywa traktowana jako pokrewna kompetencja. Zakłady pracujące zgodnie z normą ISO 50001 przy audytach energetycznych powinny egzekwować, żeby operator umiał nie tylko znaleźć wyciek, ale też poprawnie udokumentować go w formacie zgodnym z wymaganiami raportowymi tej normy. Warto też wprowadzić cykliczne odświeżanie umiejętności, na przykład raz w roku, bo technika skanowania i interpretacji sygnału ulega erozji, gdy operator wraca do niej sporadycznie.

Przykłady wdrożeń w przemyśle i realny zwrot z inwestycji

Zakłady z rozbudowanymi sieciami sprężonego powietrza to klasyczny przypadek, w którym inwestycja w detekcję ultradźwiękową zwraca się szybko. UE Systems podaje, że metoda pozwala na szybkie lokalizowanie wycieków i realne oszczędności energii, a producenci sprzętu oferują też wersje odporne na warunki wybuchowe (ATEX), co czyni metodę użyteczną w rafineriach i zakładach chemicznych, gdzie tradycyjne metody wizualne po prostu nie wystarczają.

Praktyczny scenariusz wygląda zwykle tak: zespół utrzymania ruchu przeprowadza pierwszy kwartalny przegląd sieci sprężonego powietrza i znajduje kilkadziesiąt drobnych nieszczelności rozproszonych po całej hali. Pojedynczo żadna z nich nie wygląda groźnie, ale zsumowany przepływ stracony przez wszystkie razem generuje realny koszt energii elektrycznej sprężarek pracujących na pełnych obrotach bez potrzeby.

Drugi typowy przypadek to instalacje próżniowe w przemyśle spożywczym i farmaceutycznym, gdzie obrazowanie akustyczne pozwala szybko ocenić szczelność próżni z bezpiecznej odległości, bez konieczności demontażu linii produkcyjnej. Zwrot z inwestycji w tym scenariuszu liczy się nie tylko w oszczędności energii, ale też w skróconym czasie przestoju potrzebnym na diagnostykę, bo kamera akustyczna wskazuje obszar problemowy w minuty zamiast godzin ręcznego sprawdzania złączek.

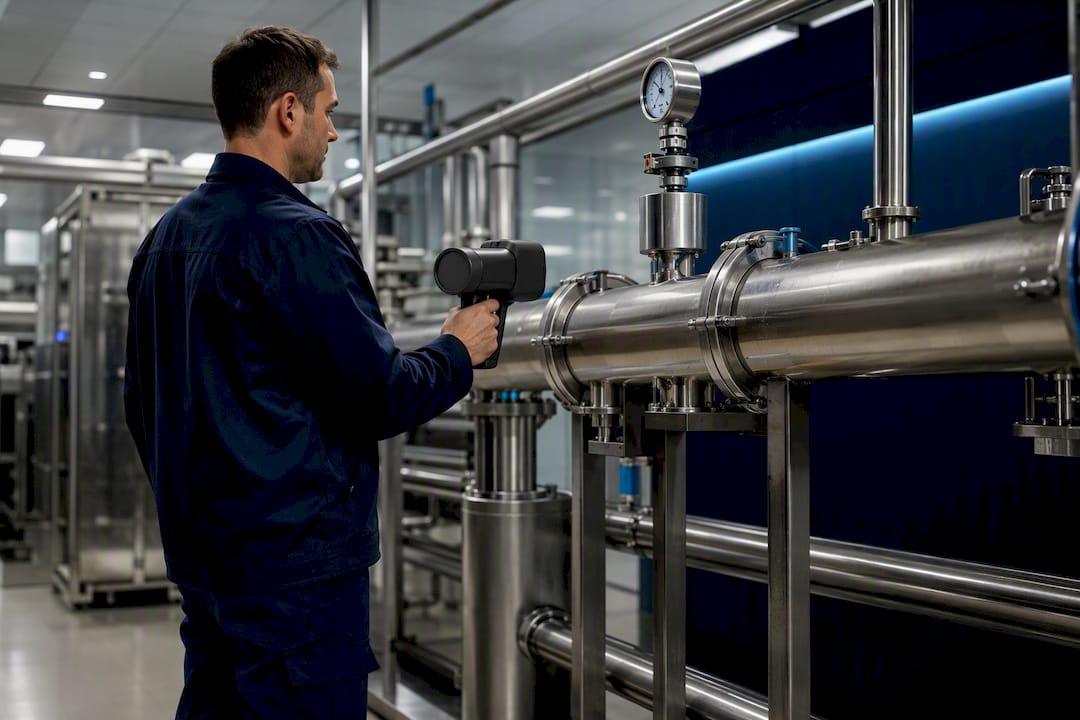

Operator sprawdza szczelność linii próżniowej

Konserwacja i kalibracja urządzeń ultradźwiękowych

Detektor, który nie był kalibrowany od miesięcy, zaczyna kłamać w subtelny sposób: albo zawyża czułość i generuje fałszywe alarmy, albo ją zaniża i przepuszcza realne wycieki. Żaden z tych scenariuszy nie jest akceptowalny w zakładzie, który podejmuje decyzje remontowe na podstawie tych odczytów.

Podstawowa procedura kalibracyjna obejmuje regularne porównanie wskazania urządzenia ze źródłem wzorcowym o znanej charakterystyce akustycznej, zwykle raz na kilka miesięcy albo zgodnie z zaleceniem producenta. Warto też prowadzić dziennik kalibracji z datami i wynikami, żeby przy audycie energetycznym móc wykazać, że dane z inspekcji są wiarygodne.

Poza kalibracją liczy się fizyczna konserwacja sprzętu. Mikrofony MEMS w kamerach akustycznych są wrażliwe na kurz i wilgoć, więc w środowiskach zapylonych, jak cementownie czy zakłady przetwórstwa drewna, obudowa czujnika wymaga regularnego czyszczenia zgodnie z instrukcją producenta. Baterie i akumulatory w urządzeniach przenośnych tracą pojemność z czasem, co przy dłuższych inspekcjach terenowych potrafi przerwać pracę w najmniej dogodnym momencie, dlatego sprawdzenie stanu naładowania przed każdym większym obchodem powinno wejść do standardowej procedury przygotowania.

Jak minimalizować zakłócenia i czytać sygnał ultradźwiękowy

Największym źródłem błędów w interpretacji nie jest brak sygnału, tylko nadmiar sygnałów konkurujących ze sobą. Hala pełna pracujących maszyn generuje własne tło akustyczne, a doświadczony operator uczy się je odróżniać od sygnatury przecieku.

Jedna z najskuteczniejszych technik to praca z osłoną akustyczną. Nakładka lub tuba skupiająca dźwięk ogranicza pole widzenia detektora do wąskiego stożka, co pozwala odróżnić dwa blisko położone źródła zamiast uzyskać jedno rozmyte wskazanie. Druga technika to zmiana odległości pomiaru: jeśli sygnał rośnie proporcjonalnie do zbliżania się do konkretnego punktu, to prawdopodobnie rzeczywiste źródło, a nie odbicie.

Kamery akustyczne radzą sobie z hałaśliwym otoczeniem lepiej niż mogłoby się wydawać, bo większość hałasu maszynowego mieści się w paśmie słyszalnym, a detektory filtrują właśnie to pasmo, zostawiając czyste widmo ultradźwiękowe do analizy. Nie zwalnia to jednak operatora z ostrożności przy urządzeniach pneumatycznych, które same generują ultradźwięki w trakcie normalnej pracy, na przykład zawory elektromagnetyczne czy siłowniki. Urządzenia z algorytmem formowania wiązki i większą liczbą mikrofonów radzą sobie z takimi przypadkami lepiej, bo pozwalają wizualnie rozdzielić kilka jednoczesnych źródeł zamiast uśredniać je w jedno wskazanie liczbowe.

Perspektywa autora: co naprawdę działa we wdrożeniach

Największym błędem, jaki widzę w zakładach zaczynających z ultradźwiękami, jest kupowanie najdroższej kamery akustycznej na pierwszy rzut, zanim ktokolwiek nauczył się czytać wskazania prostego detektora punktowego. Zacznij pilotaż na jednym, dobrze znanym obszarze, na przykład jednej linii sprężonego powietrza, i ustal jasne KPI: liczbę wykrytych przecieków, sumaryczny szacowany przepływ strat i czas potrzebny na jeden pełny obchód.

Automatyzacja przepływu danych do CMMS nie musi być skomplikowana na starcie. Wystarczy, że zdjęcie, odczyt i lokalizacja trafiają do jednego arkusza lub prostego formularza zamiast rozproszonych notatek, a dopiero gdy proces się ustabilizuje, warto myśleć o pełnej integracji ze streamingiem danych. Mały, dobrze zaplanowany pilot to bezpieczniejszy krok niż wdrożenie całego systemu na raz, bo pozwala zweryfikować założenia, zanim zaangażujesz w projekt cały budżet utrzymania ruchu.

— Mateusz

Synaptix Platform: od pojedynczej inspekcji do systemu decyzyjnego

Ręczna inspekcja ultradźwiękowa daje ci dokładne dane punktowe, ale bez systemu, który je zbiera i porównuje w czasie, każdy obchód zaczynasz od zera. Synaptix-platform rozwiązuje dokładnie ten problem: moduł GridSense agreguje odczyty z kolejnych inspekcji w jeden ciągły obraz stanu instalacji, a AutomateFlow automatycznie kieruje raporty i zlecenia napraw do systemów CMMS jak SAP czy Maximo, zamiast zostawiać je w papierowym obiegu.

Synaptix-platform

Zamiast ręcznie porównywać arkusze z kolejnych kwartałów, zespół utrzymania ruchu widzi, które obszary generują powtarzające się przecieki i gdzie napraw brakuje priorytetu. Więcej o tym, ile realnie zyskujesz na przestojach dzięki AI, znajdziesz w osobnym omówieniu tego zagadnienia.

Jeśli twój zespół zbiera już dane ultradźwiękowe, ale gubi je w arkuszach i papierowych notatkach, sprawdź stronę produktową Synaptix Platform i zapytaj o wdrożenie pilotażowe na wybranym obszarze zakładu.
